交流功率校准仪 LS3300


所属分类:

横河YOKOGAWA

电学计量校准

  • 概述
  • 详情
  • 选型
  • 资料下载
    • 品牌: 横河YOKOGAWA
    • 商品名称: 交流功率校准仪 LS3300

    技术 – LS3300可实现450ppm的高功率精度,100ppm的高功率稳定度及62.5A的大电流输出。

    信心 – 百年来,横河始终秉承品质第一, LS3300是一款让测试工程师放心的高功率精度,高稳定性,宽输出的交流功率校准仪。

    操作性 – LS3300可灵活实现从单相到三相的校准,是高效、快速校准的理想选择。



    LS3300是一款单相交流功率校准仪,可以发生高精度、稳定、宽范围的输出电流和电压。其新特征包括LCD显示屏和“ STABILIZING功能”,此功能可显示输出信号已稳定,确保有效校准。

  • 高精度

    AC电压: ±350ppm

    AC电流: ±450ppm

    AC功率: ±450ppm

    1年内, 10ppm = 0.001%

    相位精度

    ±0.03˚ (50/60Hz)

    单机使用时,输出电压和电流之间的相位。

    高稳定性

    AC电压、电流: ±50ppm/h

    AC功率: ±100ppm/h

    在输出启动之后的1分钟 ~ 1小时内

    宽输出范围

    AC电压: 10mV ~ 1250V

    AC电流: 0.3mA ~ 62.5A

    频率: 40 ~ 1200Hz

    单相至三相功率校准

    LS3300单机设备支持1P2W,多台LS3300设备支持1P3W、3P3W和3P4W。它可以校准交流电压/电流、有功/无功功率、功率因数和相位角。

    三相功率的控制与输出

    可以通过BNC线同步多个LS3300设备。然后,主机可以通过USB线连接到主设备,并通过主/从通信调整所有设备上的设置。用户可以从主设备的前面板设置电压、电流、功率、功率因数、接线和相位的值,并在LCD的相位图中查看各相的状态。三相功率输出时,如需在主设备上查看其它设备的输出状态,可以从 [CONFIG] > [Unit] 键的菜单中,确认各设备的输出。

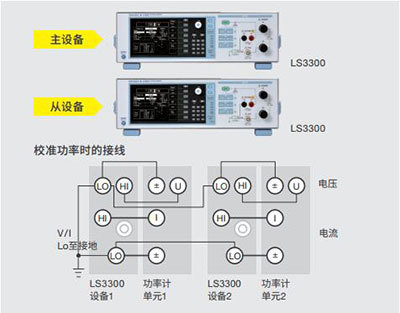

    1P3W和3P3W的示例

    将接线从3P3W(3V3A)或3P4W更换为1P3W或3P3W时,用户可选择使用UNIT2作为T相位基准或使用UNIT3作为S相位基准。 LS3300支持这两种基准,因为基准视各功率计而不同。可根据需要在主设备上设置相应的相位基准。

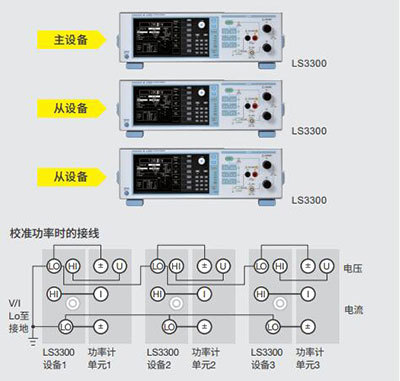

    3P3W(三电压三电流)/3P4W的示例

    (1) 当输出三相平衡时

    在输出平衡相位信号的情况下,当用户修改主设备上的设置时,从设备的值也随之改变。同步通信允许主设备上的输出设置更改同步到从设备。如果从设备发生过载等故障,则将该信息传反馈主设备,然后启动输出关闭。

    (2) 当输出三相不平衡信号时

    在输出不平衡相位信号的情况下,用户可在主设备上设置从设备平衡状态的条件。然后将相位设置更改为单相,并手动设置从设备各相不平衡相位的条件。

    现场校准服务

    市场上的其他使用主/从接口的功率校准系统,其从设备不能独立进行单相输出。相对而言,每个LS3300都能够进行独立的单相输出,以及同步的三相输出。其出色的便携性使现场校准服务成为可能。

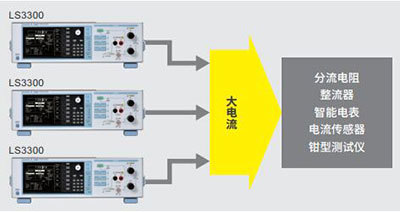

    最大电流输出达180A

    当用户同步三个设备并将其输出并联的情况下,在接线菜单中指定 [Hi Current] 时,系统最高可以输出180A。 LS3300可支持需要大电流的设备,如电流传感器、智能电表等。

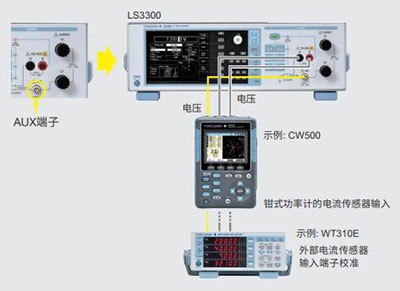

    AUX输出校准对象多样化

    用于工业设备的大电流传感器和用于监控节能的钳式功率计在功率测量市场得到广泛应用。校准钳式功率计设备或外部电流传感器输入(电压输出)时,需使用AUX端子。电流传感器信号(外部传感器)的电压输出范围为0 ~ 6.25V。)

    用户可以根据电流传感器的输出范围选择500mV或5V量程。

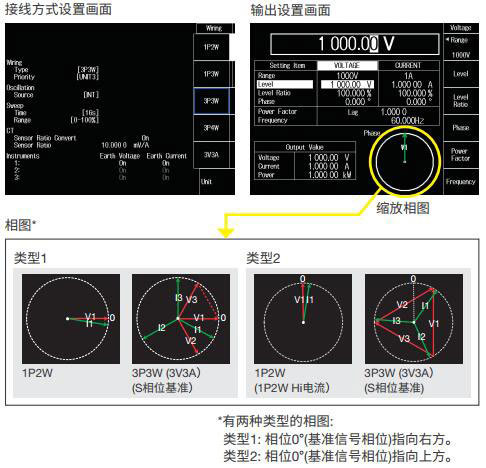

    LCD增强查看功能

    LS3300配有5.7英寸彩色LCD。 LCD可显示接线和功率设置, 以及所发生波形的相位图,便于用户快速方便地查看仪器设置 (如图所示) 。

    用户还可以在UTILITY菜单中查看设备信息,如序列号、版本 信息和通信设置。

    根据电平、电平比和功率因数显示的电压、电流、有功功率和 无功功率值均为输出值。

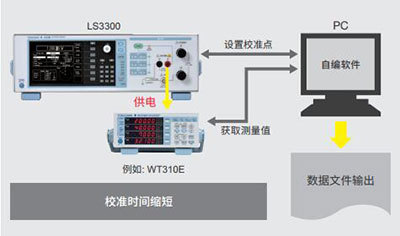

    缩短校准时间

    (1) 输出稳定的通知功能

    为提高工作效率, LS3300具备一个可以通知用户输出已处于稳定状态的功能。当 STABILIZING 指示在两秒后从LCD上消失时,表示输出变得稳定。这样可以减少处理影响测量精度的瞬态信号所花费的时间。

    校准的安全性

    (1) 高电压通知

    这是在设置高电压量程(300或1000V)时通知用户危险高压状态的功能。当电压输出设置为150V或更高时,设备间歇性地发出蜂鸣声。

    (2) 跳闸检测

    如果连接了会导致超出输出范围的负载,仪器探测到异常负载会执行自我保护。该功能可以监测过电流、过电压、振荡、风扇故障和温度异常。

    (3) LINE同步

    本产品的输出频率可与商用频率同步。此功能可用于检查电源的干扰。

    通信接口

    LS3300标配USB、 Ethernet和GP-IB通信接口,可通过PC进行远程控制。

  • 交流功率校准仪 LS3300产品简介
