高精度直流校准仪 2560A


所属分类:

横河YOKOGAWA

电学计量校准

  • 概述
  • 详情
  • 选型
  • 资料下载
    • 品牌: 横河YOKOGAWA
    • 商品名称: 高精度直流校准仪 2560A

    2560A可以为客 户提供简单、精确、经济实惠 的测试解决方案,非常适合用 来校准模拟表、温度计、温度 变送器、数据记录仪等直流测 试仪器。



    无论在实验室中还是在生产线上,都需要通过校验仪来检验仪表的性能是否达标。2560A可以输出高达1224V的直流电压以及高达36.72A的直流电流。通过并行连接两台2560A,最高可以输出73.44A的电流。它可以为客户提供简单、精确、经济实惠的测试解决方案,非常适合用来校准模拟表、温度计、温度变送器、数据记录仪等直流测试仪器。

    • 高电压、高电流:2560A可以输出高达1224V的直流电压以及高达36.72A的直流电流。通过并行连接两台2560A,最高可以输出73.44A的电流。
    • 操作直观:为各项数字和功能提供旋钮和开关控制,传统的7段式液晶显示屏使视觉更清晰。通过一系列计算机接口,可以利用ATE(自动测试设备)系统控制2560A。
    • 扫描:上下拨动开关即可在输出量程内执行输出扫描,扫描时间可以设为8、16、32或64秒。
    • 输出划分:通过划分输出,可以轻松执行线性测试。例如,将输出分为4步,输出设定值的25、50、75、100%。
    • 直接显示偏差:使用偏差旋钮确认仪表的全刻度值时,用全刻度的百分比直接显示与主输出设置之间的偏差值。
    • 输出的数值显示:可以直接显示由主设置、划分设置和偏差设置计算而来的输出值。操作人员可以直接读取输出值。也可以显示与热电偶温度相对应的EMF(电动力)以及与热电阻温度相对应的电阻值。

    拥有100 mV ~ 100 V和1000µA~ 30A的宽输出范围,10种以上不同类型的热电偶和Pt100 RTD,2560A能有效解决各种直流模拟仪表、 温度测量仪器和控制器的校准要求。

  • 高精度

    直流电压:  ±  50 ppm

    直流电流:  ±  70 ppm

    1 V / 1 mA 量程下,180天,10 ppm = 0.001%

    高稳定性

     直流电压: ±10 ppm/h



    直流电流: ±20 ppm/h

    1 V /1 mA 量程下

    高分辨率

     5.5位, ±120000计数显示



    6.5位, ±1200000计数显示*



    *高分辨率模式下

    宽输出范围

     直流电压: −1224.00 V ~ +1224.00 V



    直流电流: −12.2400 A ~ +36.720 A

    5 电压量程 (100 mV, 1 V, 10 V, 100 V, 1000 V)



    7 电流量程 (100 μA, 1 mA, 10 mA, 100 mA, 1 A, 10 A, 30 A)



    最大输出为各量程±122.4%。可校准1200V量程的仪器。

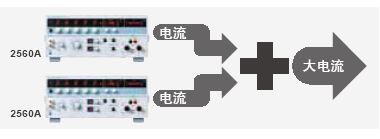

    更大的电流输出

    要输出超过36.72A的更大电流,可以将两台2560A并联起来,使输出加倍,达到73.44A。

    * 精度、稳定性、温度系数误差是两台仪器的总和。

    校准和测试模拟表

    输出划分和偏差

    两点或多点校准既迅速、又简单。

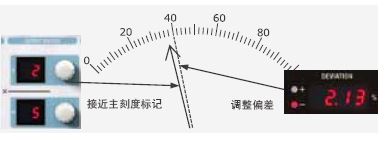

    只需通过下方划分控制来预先选择需要校准的点数,然后通过上方划分控制将输出设到下一个校准点。通过偏差设置,可以直接显示输出值和每个校准点的误差。

    输出划分和偏差预设

    通过偏差预设控制功能,可以逐步增加输出值(校准点之间,步进值的2%或5%)。

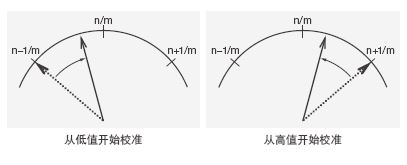

    利用此功能,可以精确接近目标校准点,无论从低值还是从高值都不会超过范围。在需要考虑移动部分的摩擦(迟滞) 时,此功能尤为有用。



    此时,校准点将被校准两次,一次从低值开始校准,一次从 高值开始校准,最终校准结果将是两次校准的平均值。

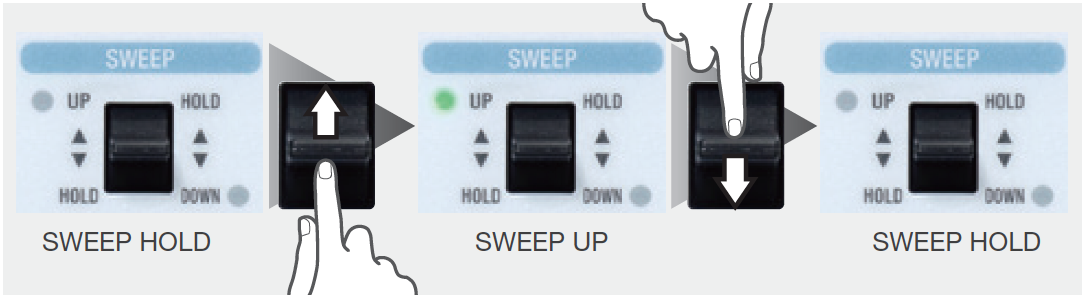

    扫描

    可执行高重复性滞针测试。可以在任何一点停止并进行详细扫描。

    刻度设置

    校准无零点刻度仪表时,刻度设置功能尤其好用。可以在操作人员设置好的最大最小范围内扫描并划分输出值。

    校准和测试万用表

    在最多显示6.5位的高分辨率模式下,可以测试并校准数字万用表和标准电阻。

    *扫描、划分和偏差功能不适用于高分辨率模式。

    校准和测试温度控制器

    支持10种热电偶和Pt100

    通过热电偶和RTD,2560A可以校准和测试温度控制器和数据记录仪。2560A支持10种IEC规定的热电偶。通过设置温度 值,可以输出对应的热电偶电动力,高精度输出支持宽量程温度控制器的校准。

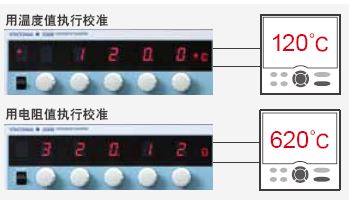

    2560A采用了Pt100 RTD,设置温度值以后,可以输出与温度相符的电阻值。既可以通过温度来完成设置,也可以通过电阻值来完成设置,因此也能使用电阻值执行校准。

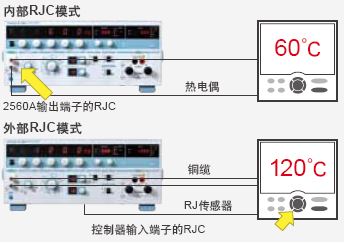

    输出端子的参考接点补偿(RJC)

    2560A共有3种RJC(参考接点补偿)模式。 “内部RJC模式” 将 2560A的输出端子作为参考接点。 “外部 RJC模式”,可以使用自备的Pt100作为外部传感器。另外,2560A还有“手动RJC模式”,可以手动输入参考值。

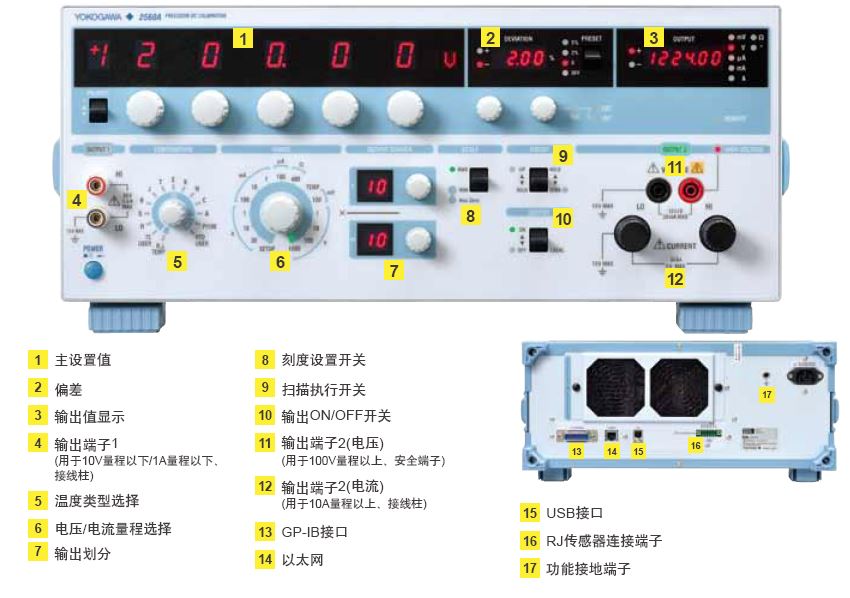

    接口面板

  • 高精度直流校准仪 2560A产品简介
