数据采集系统 GM10


所属分类:

数据采集器和无纸记录仪

横河YOKOGAWA

  • 概述
  • 详情

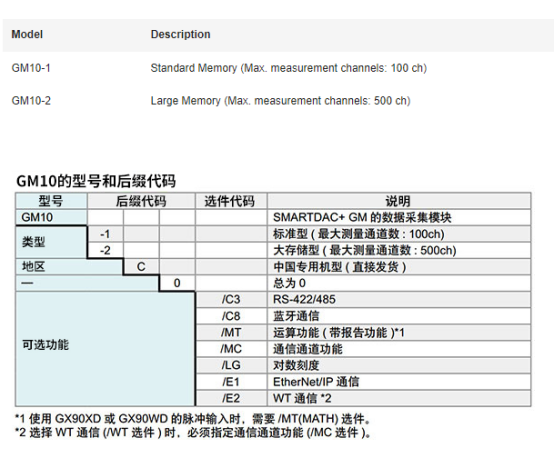

  • 选型
  • 资料下载
    • 品牌: 横河YOKOGAWA
    • 商品名称: 数据采集系统 GM10

    GM10是横河电机(Yokogawa)SMARTDAC+ 数据采集系统和控制产品系的最新研发产品。SMARTDAC + 是数据采集和控制的一种全新方式,以人性化、简便的操作为设计重点。通过智能架构,GM10实现了数据采集系统的可扩展化。

  • 现了可扩展的数据采集系统

    自由增加通道数

    YOKOGAWA专有模块构造 (专利申请中)

    • 一次可扩展一个模块。
    • 设计独特,模块可放入相连的模块基座。
    • 模块基座可确保连接 (支持滑锁和螺丝固定)
    • 可从前面板插拔模块,便于维护。

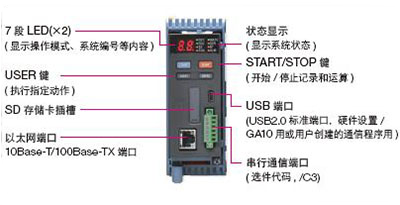

    数据采集模块各部件的名称

    标配测量通道多达100 个(单台配置)

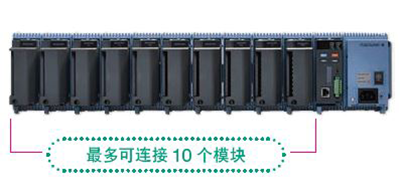

    一个数据采集模块(GM10) 最多可连接10个 I/O 模块

    安装场所不限

    可安装在桌面、DIN 导轨或墙上。

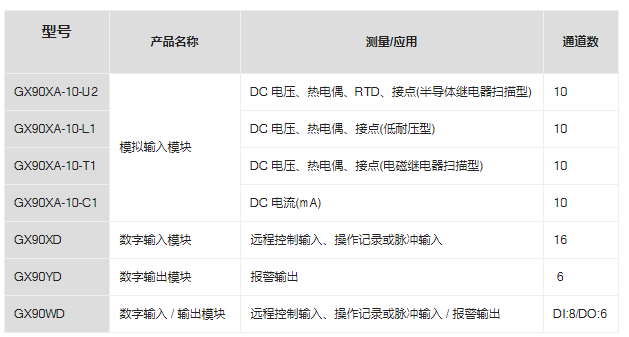

    可选多种 I/O 模块

    可根据应用需求选择模块。

    可提供抗噪声、电磁继电器型模块。

    所有模块均配置可拆卸端子块,接线方便。

    与 SMARTDAC+ 系列产品使用的模块相同。

    通过多台配置扩展通道数,可测量多达420 通道(实际输入)

    通过扩展模块(GX90EX) 可扩展到420 通道。(GM10-2)

    在GM10-2 大存储机型上,包括运算通道和通信通道在内,记录通道最多可达1000 个。

    用以太网线连接各仪器,可进行分散安装。



    分散安装可缩短布线长度

    测量对象(现场) 与数据记录仪分开安装时,可以将子机安装在测量现场用来监视数据,从而省去长距离连接热电偶等信号线的麻烦。

    提供流畅、熟悉的用户界面

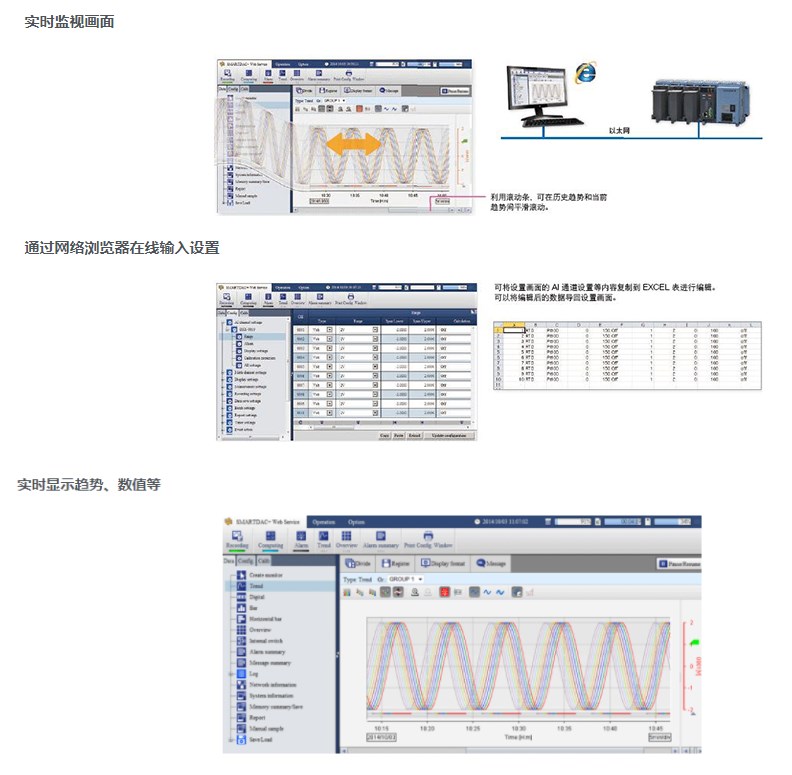

    可从网络浏览器轻松访问

    通过网络浏览器可以实时监视GM 和更改设置。



    无需使用其他软件就可轻松构建无缝的远程监视系统,成本低廉。

    可利用专用软件( 免费下载) 加载波形及进行GM 设置

    通用浏览器

    可浏览和打印保存在GM 里的数据文件。可以对一段区间内的数据执行统计运算,并将结果转换成ASCII 码、Excel 等格式。

    离线设置软件

    将设置数据发送或保存到GM。也可轻松使用USB 或蓝牙进行通信连接

    也可用平板电脑进行监视和设置

    支持蓝牙通信( 选件代码/C8)



    即使现场没有PC,也可以用平板电脑进行监视和设置。我们可提供免费下载的专用应用。

    环境温度范围广

    工作温度范围在-20 °C ~ 60 °C之间,可支持广泛的应用需求,不必考虑安装环境。

    GA10 数据记录软件(单独销售)

    可构建强大系统的专有软件。可从多台仪器采集数据,包括SMARTDAC+ GM。

    • 最多100 台
    • 100 ms 高速采集
    • 最多2000 通道(tags)

    高可靠性

    • 通信中断时的自动重连功能、停电前的数据文件保护。
    • 数据补充功能(回填功能)。
    • 支持ServerOS
    • 可构建连续工作、高可靠性的系

    多记录

    多记录功能可执行多个异步数据的采集任务。

    提供无缝的数据传输环境

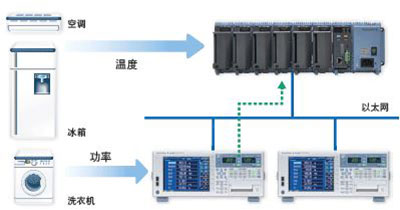

    功率测量仪器的数据采集(选件代码/E2 和/MC)

    GM 可高精度采集由功率测量仪器(WT 系列、功率分析仪) 测得的数值数据,并与GM 的测量数据一起进行记录。



    因为可同时记录设备的功耗、温度等数据,所以GM 是性能评价测试的理想工具。

    • 可连接的机型:WT300/WT500/WT1800
    • 最大连接台数:16

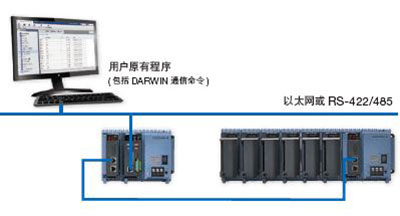

     搭载能与 DARWIN 数据采集单元兼容的通信功能

    GM 支持 DARWIN 通信命令。



    DARWIN 使用的通信程序在GM 上也能用。



    可以从现有 DARWIN 单元顺利置换过来。



    详情咨询上海横河国际贸易有限公司的技术工程师。

    CENTUM/STARDOM 通信包

    • CENTUM: LFS2432, DARWIN/DAQSTATION
    • DARWIN/DAQSTATION 通信包 (ALE111 [Ethernet]用)
    • STARDOM: NT365AJ DARWIN 连接包

    各种便携的网络功能

    支持各种网络功能

    • 由 DHCP 自动设置网络
    • SNTP 对时
    • 发送邮件

    通过 SSL 通信提高网络安全性

    安全地收发用户数据。

    FTP 数据传输

    通过FTP 客户端/ 服务器功能, 可轻松共享和管理中央文件服务器的数据。

    EtherNet/IP 功能

    GM 支持 EtherNet/IP 服务器功能。



    可从PLC等设备访问GM,加载测量/运算通道或写入通信输入通道*.

    *需要通信通道功能( 选件代码/MC)。

    Modbus/TCP 功能和 Modbus/RTU 功能

    GM 既支持用于以太网通信的Modbus TCP/IP 客户端和服务器模式, 也支持用于串行通信的Modbus RTU 主从机模式(可选)。

    切实保存记录数据

    支持长时间、多通道记录。测量数据总是保存在内存中,并可定期传输到外部存储介质。利用 FTP 客户端功能将数据发送到服务器可实现冗余。即使在突然断电的情况下也可安全保存测量数据。

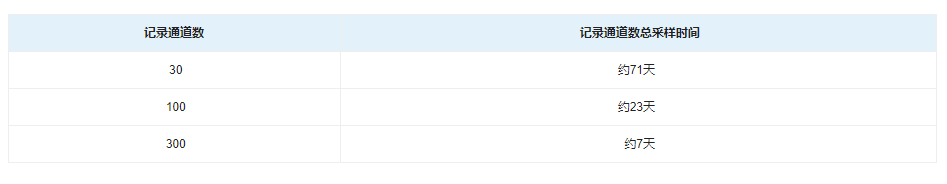

    大概采样时间

    内存1.2 GB,记录周期 1 sec.

    测量数据的文件类型

    测量数据可保存为可编辑的文本文件或安全性高的二进制文件。

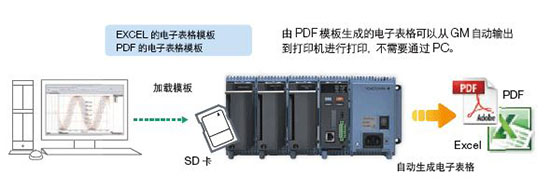

    报告模板功能(选件代码/MT)

    此功能可自动创建PDF 或EXCEL 格式的电子表格。

    根据主机加载的模板创建电子表格。 可用 EXCEL 和 PDF 模板。 PDF 电子表格模板可由报告模板生成程序进行创建。



    自动生成的电子表格(PDF 或Excel) 可定期保存到外部存储介质(SD 卡)。也可以用 FTP 进行数据传输。

    支持21 CFR Part 11 规定(待定; 附加规格)

    GM 支持美国 FDA 21 CFR Part 11 规定。

  • 数据采集系统 GM10产品简介
