掌上型光时域反射仪 AQ1000


所属分类:

光时域反射仪(OTDR)

横河YOKOGAWA

  • 概述
  • 详情
  • 选型
  • 资料下载
    • 品牌: 横河YOKOGAWA
    • 商品名称: 掌上型光时域反射仪 AQ1000

    AQ1000的推出,填补了OTDR便携机型产品线的空白。新机型特别有助于运营商工作人员在光纤接入网络(如FTTH)“最后一公里”的现场安装调试工作。虽然AQ1000定位为性价比超高的入门机型,然而AQ1000仍无愧于横河产品一贯的高质量、高精度和高可靠性,它还具备诸多常见于高端机型的优异性能——例如高品质多点触摸电容屏和无线连接功能。





    AQ1000可以满足分析光接入网的测试和测量需求。

    • 波长: 1310 / 1550 nm
    • 动态范围: 32 / 30 dB
    • 尺寸: 185 mm (W) × 116 mm (H) × 56 mm (D)
    • 重量: 660 g
  • 多点触控触摸屏

    直观呈现,反应灵敏

    轻点、滑动、缩放或按压。高分辨率、反应灵敏的5.0英寸多点 触控电容触摸屏和硬键按钮使OTDR操作变得简单直观。

    一键式测量操作

    全自动

    只需按下一个按钮,AQ1000即可启动OTDR测量,根据用户定义的阈值,根据“通过/不通过”判断,检测和全面呈现网络特 性。如果需要,测量数据可自动保存。

    OTDR视图模式

    曲线视图

    Traditional v常规视图,包含OTDR和事件标记。

    Map 视图

    Si简单的图标式Map视图,便于轻松解读网络事件.

    电池续航时间长

    超过10小时!

    不用担心日常工作期间电池电量耗尽。AQ1000的大容量锂电池可在Telcordia标准条件下续航10小时。

    快速启动

    不超过10秒!

    从关机状态到测量准备就绪仅需几秒钟时间!

    关键的测量功能

    距离测量

    损耗测量

    回波损耗测量 (总体/部分)

    自动事件搜索

    通过/不通过判断

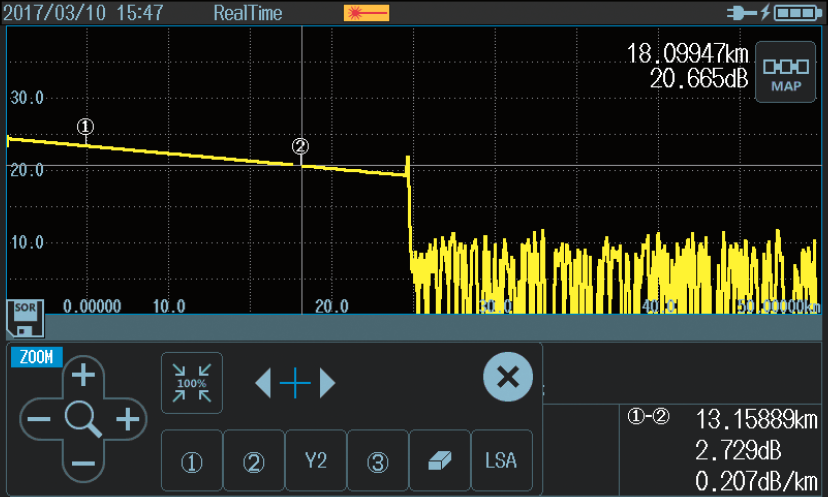

    实时测量

    Simple简单快速地观察网络连接状态,并对网络连接做出“通过/不通过”判断。利用标记分析可实现距离和损耗测量。

    内置PC 、LS和VLS

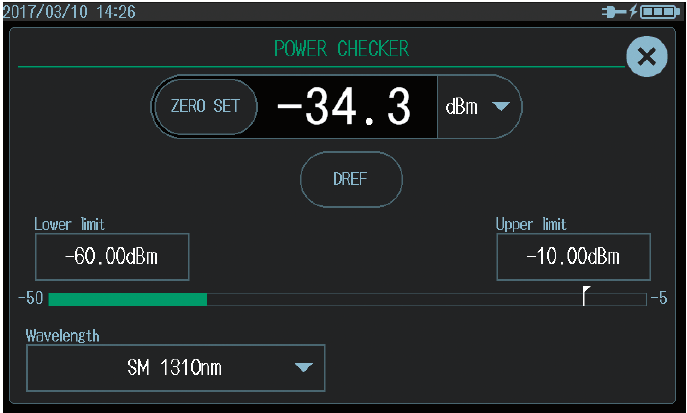

    低光功率计 (PC)

    测量并显示进入光的光功率,以测试网络性能。

    光源 (LS)

    Outputs输出稳定的连续光/调制光,用于与光功率计配对时精确测量端到端衰减。

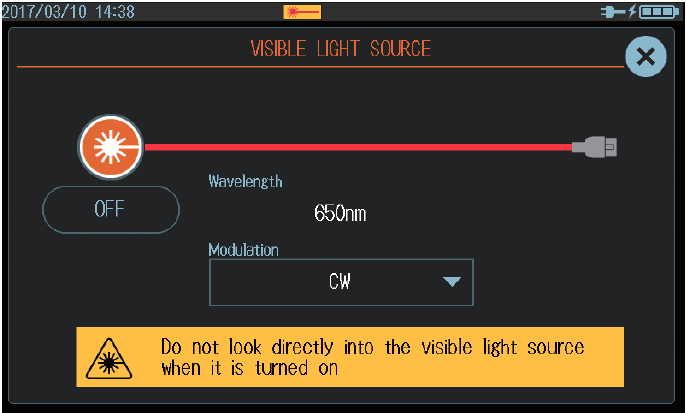

    可见光源 (VLS)

    Outputs 输出红光,以检查连接光纤或短光纤链路的连续性。可以直观地辨别光纤断裂和弯曲。



    (需要/VLS选件。)

    数据处理功能

    直接数据保存

    只需点按“直接保存”图标,即可根据用户之前的选择,以SOR或PDF格式保存测量数据。

    PDF报告

    内置后期处理软件,用于生成PDF格式的OTDR报表。报表模板的结构灵活,可满足用户对报表的要求。

    数据传输

    通过USB连接,AQ1000中存储的数据文件或PDF报告文件可轻松传输至计算机。

    无线LAN

    AQ1000能够与兼容LAN的设备进行数据传输和远程控制。



    无线数据传输

    AQ1000的数据文件可使用OTDR数据传输工具传输到智能手机或平板电脑,或使用OTDR Remote Controller软件传输到计算机。

    远程控制

    AQ1000可由智能手机或平板电脑通过网络浏览器进行控制,或者由计算机通过网络浏览器或OTDR  Remote Controller进行控制。

    注意:

    需要/WLN选件。请向销售代表咨询在您所处国家是否提供。

    OTDR Data Transporter 和OTDR Remote Controller是免费的应用软件。

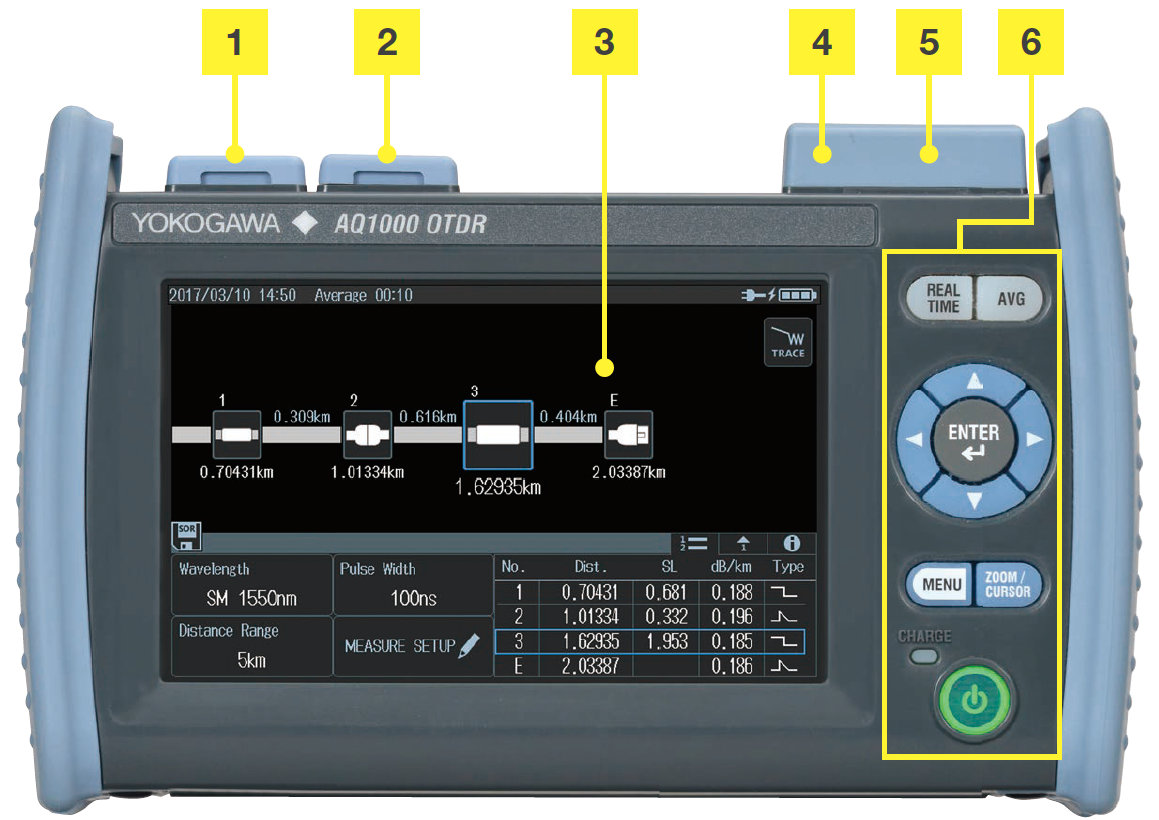

    1. USB端口 (micro B型)
    2. USB端口 (A型)
    3. 5.0'' 彩色 LCD,带电容触摸屏
    4. VLS 端口 (选件)
    5. OTDR 端口
    6. 按键

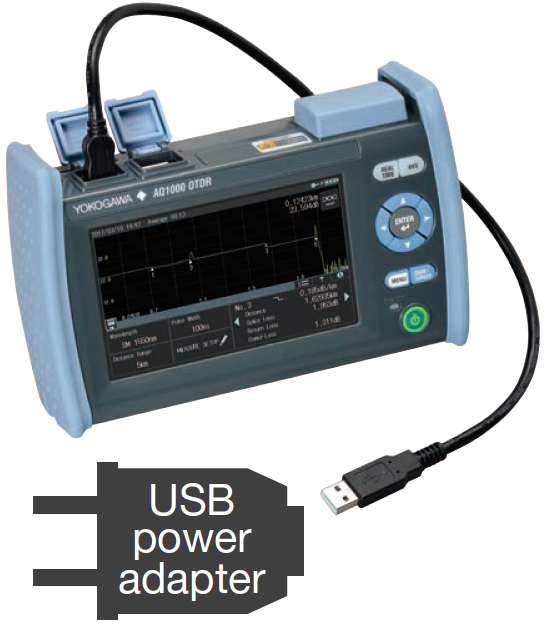

    USB 充电

    USB 端口用于给AQ1000电池充电。不再需要携带笨重的AQ适配器。

    注意:

    原包装不包括USB电源适配器。

    请向销售代表咨询横河认可的USB电源适配器。

    多语言

    提供多种语言显示功能,用户可以用母语操作AQ1000。
