- 品牌: 横河YOKOGAWA
- 商品名称: 长波长光谱分析仪 AQ6376
AQ6376是波长可覆盖2μm以上范围的长波长台式光谱分析仪，专为一直苦于无长波长测量仪器可用的工程师和研究人员而设计。 AQ6376在实现了高精度、高分辨率和高灵敏度测量的同时，还可以提供全面的分析功能，从而可省去校准步骤和开发外部分析软件的麻烦。
发掘AQ6376的特长

AQ6376具备研发和生产波长范围从电信波段到3.4μm的光器件所必须的功能。没有哪款测量系统可以做到它这样，既能实现高性能又能达到方便使用的目的。
- 波长范围：1500 ~ 3400nm
- 分辨率设置： 0.1 ~ 2nm
- 超宽可测功率范围： -65 ~ +13dBm
- 波长精度： ±0.5nm
- 动态范围： 55dB
- 快速测量： 100nm跨度只需0.5s
- 水平刻度也可用波长数(cm-1)
- 12种内置分析功能将各类热门应用一网打尽
- 数据记录功能
- 平滑功能
- 净化功能
- 适用于高阶衍射光的内置截止滤波器
新特点

净化功能

AQ6376拥有高分辨率和高灵敏度，因此可以用它检测空气中是否存在水分子。水汽可以在近红外光谱区域检测出来，在该特殊区域实际被测设备的光谱特性可以被重叠或掩盖。

通过后面板的端口向单色镜不断输送纯净的净化气体氮气， AQ6376可以降低水汽吸收影响，提供比以往更高的可靠性和测量精度。

适用于高阶衍射光的内置截止滤波器

由于使用了衍射技术，单色镜在某些情况下会产生高阶衍射光，波长等于输入波长的整数倍。

利用内置滤波器， AQ6376可以将输入光截止到1500nm以下，这样可以大幅降低测量时高阶衍射光的影响。

快速测量： 100nm跨度只需0.5s

与标准扫描模式相比，扫描速度至少可以提高两倍，仅在标准灵敏度上牺牲2dB。

波长范围： 1500~3400nm

AQ6376不但覆盖电信波长区域，也覆盖SWIR区域，用于环境检测和医疗应用。

超宽可测功率范围： -65 ~ +13dBm

适合测量不同应用领域使用的高功率源和低功率源。

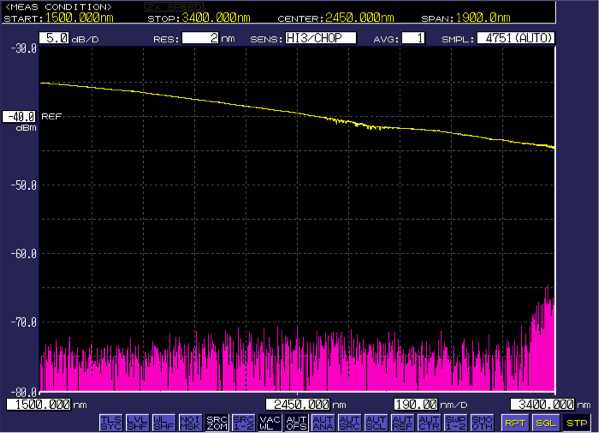

一个白色光源的光谱 (黄色)和AQ6376的背景噪音(紫色)

波长精度： ±0.5nm

由于内置校准功能和波长参考源，维护起来非常方便。

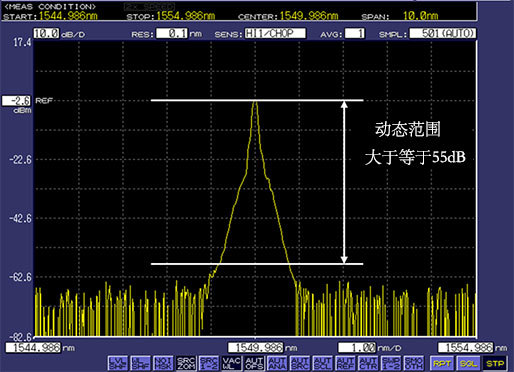

动态范围： 55dB

测量激光器(1550 nm)，大动态范围：@ peak±2 nm

分辨率设置： 0.1 ~ 2nm

可以让用户根据DUT特性选择最佳值。

水平刻度也可用波长数(cm-1)

除了常用的波长(nm)和频率(THz)外，还可用波长数(cm-1)。

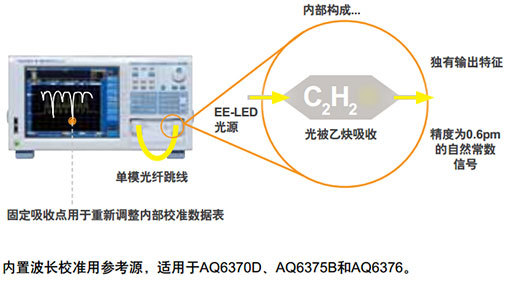

内置校准源

环境温度变化、振动和冲击将影响光谱分析仪等光学精密产品的测量精度。为了让OSA可以一直提供精确的测量， YOKOGAWA OSA都配有校准专用光源。

校准过程是完全自动的，只需两分钟即可完成。它包括：
- 光轴对准调节功能：可以自动对准单色镜的光路，以确保功率精度。
- 波长校准功能：通过参考源可以自动校准光谱分析仪，以确保波长精度。
自由空间光输入

光输入结构专为AQ6370系列而设计，可以最有效地保证高耦合效率和测量可重复性，并且无需保养。

自由空间光输入可以实现：
- 双重目的：可同时处理单模光纤和多模光纤(高达800μm芯径)。同时，不会因为单模光纤和多模光纤不匹配引起过高的插入损耗。
- 多功能：可同时连接/PC和/APC连接器
- 无忧：不会因为光纤耦合不准确而损坏内部光纤
- 免维护：内部光纤不会弄脏
重要功能

数据记录功能

可记录分布反馈式激光器(DFB-LD)的分析结果以及多峰测量值，每通道最多10,000点，并且带有时间标记。

平滑功能

可降低被测图谱的噪声。

12种内置分析功能将各类热门应用一网打尽

DFB-LD分析、 SMSR分析、光纤分析等等

构建自动测试系统

快速远程接口

GP-IB、RS-232和以太网(10/100Base-T)接口易于通过外部PC进行控制并建立自动测试系统。通过高速测量、命令处理和数据传输，可提高测试系统的测试吞吐量。

与SCPI兼容

标配的远程控制命令与SCPI兼容，它是一个基于标准代码的ASCII文本文件，其格式符合IEEE-488.2。

LabVIEW® DRIVER available
