光谱分析仪 AQ6374


所属分类:

光谱仪

横河YOKOGAWA

  • 概述
  • 详情
  • 选型
  • 资料下载
    • 品牌: 横河YOKOGAWA
    • 商品名称: 光谱分析仪 AQ6374

    AQ6374覆盖了350 ~ 1750nm的宽范围波长,包括可见光(380 ~ 780nm)和通信领域。

    覆盖从可见光到通信波长的宽光谱范围机型

    • 波长范围: 350 ~ 1750nm
    • 波长精度: ±0.05nm
    • 波长分辨率设置: 0.05 ~ 10nm
    • 功率范围: +20 ~ -80dBm
    • 动态范围: 60dB (峰值±1.0nm)
  • 8种波长分辨率设置: 0.05 ~ 10nm

    可以让用户根据DUT特性选择最佳值。

    超宽可测功率范围: -80 ~ +20dBm

    适合测量不同应用领域使用的高功率源和低功率源。

    波长精度: ±0.05nm

    通过内置或外部参考光源可以进行波长校准。

    快速测量

    仪器测量100nm跨度只需0.5s(灵敏度设为NORM_AUTO)。

    采样点数: 100001

    波长采样点数量翻倍。一次扫描即可进行高分辨率宽波长范围测量。

    鼠标和键盘操作

    经过30多年的用户意见反馈,前面板操作起来更加直观、更易于操作。鼠标功能让导航用起来更方便,用键盘可以输入数字和文件名。

    曲线放大功能

    • 通过点击和拖动鼠标,可改变中心波长、跨度等显示条件。
    • 可以立即放大感兴趣的区域并随意拖动。
    • 无需通过再次测量来修改显示条件。



    曲线运算和分析

    7条独立曲线

    • 同时显示多条曲线;
    • 曲线间运算
    • (两条曲线相减);
    • 最大值/最小值保持功能。

    USB端口

    仪器前后共有4个USB端口,便于连接鼠标、键盘、外置硬盘和U盘等外接设备。

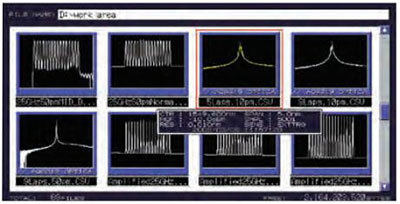

    缩略图文件预览

    缩略图便于在内外部存储器的大量文件中轻松、快速找出特定的文件。

    一次性保存曲线

    可以一次性将7条曲线保存到一个文件。文件保存为CSV格式,用PC应用软件可以轻松操作这些文件。

    多达16个指定数据分析功能

    • WDM (OSNR)分析
    • 光纤放大器分析
    • DFB-LD分析
    • FP-LD (VCSEL)分析
    • LED分析
    • 谱宽分析
    • 陷波宽度分析
    • SMSR分析
    • PMD分析
    • 光功率分析
    • 颜色分析
    • 光纤分析 (PK, BTM, WDM-PK, WDM-BTM)
    • Go/No-Go判断

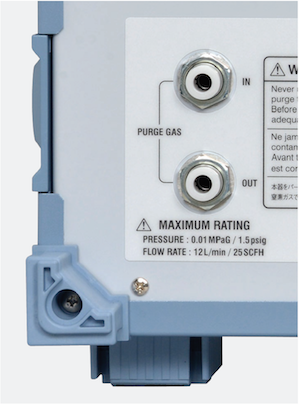

    气体净化功能



    净化气体输入/输出

    AQ6370系列拥有高分辨率和高灵敏度,因此可以用它们检测空气中是否存在水分子。在近红外光谱区域检测出的水汽可以重叠或掩盖实际被测设备的光谱特性。

    AQ6374、 AQ6375B和AQ6376的单色镜配有用于空气净化的闭环回路,通过后面板的端口不断输送纯净的净化气体如氮气(或者甚至是干燥空气),这些光谱分析仪就可以测量不再受水汽吸收影响的光谱。

    适用于高阶衍射光的内置截止滤波器

    由于使用了衍射技术,单色镜在某些情况下会产生高阶衍射光,波长等于输入波长的整数倍。

    AQ6370系列光谱分析仪配有一个截至滤波器,用于消除这些影响测量结果的假象。

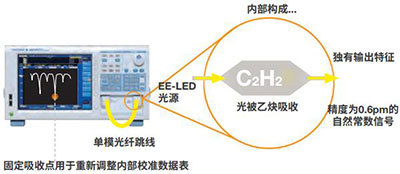

    内置校准源

    环境温度变化、振动和冲击将影响光谱分析仪等光学精密产品的测量精度。为了让O S A可以一直提供精确的测量,YOKOGAWA OSA都配有校准专用光源。

    校准过程是完全自动的,只需两分钟即可完成。它包括:

    • 光轴对准调节功能: 可以自动对准单色镜的光路,以确保功率精度。
    • 波长校准功能: 通过参考源可以自动校准光谱分析仪,以确保波长精度。

    数据记录功能

    可以记录WDM分析(OSNR:光信噪比)、分布反馈激光二极管(DFB-LD)分析以及每通道多达10,000个点的多峰值测量(带时间标记)的结果。记录数据可以用表格和图形显示。非常适用于系统和器件的长期稳定性测试和温度循环性测试。并且还可以将每次测量的光谱保存起来,以备回顾和故障排查之用。

    高级标记功能

    为了获得功率密度和指定频谱的积分功率值,可以在标记点添加高级标记。通过这项新增功能,无论信号是否被调制过,都可以简单地从信号光谱中得到OSNR值。

    建立自动化测试系统

    由于内置了宏编程功能, AQ6370系列中的所有机型都可以执行自动测量并通过它们的远程接口控制外部设备。

    通过GP-IB、 RS-232和以太网端口,可以在PC上使用标准SCPI兼容命令或专有AQ6317兼容命令来对仪器进行远程控制。另有LabVIEW®驱动程序可供使用。

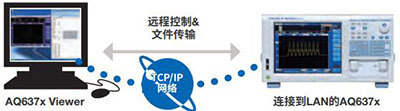

    AQ6370 Viewer

    实时远程控制

    AQ6370 Viewer是一个软件包,不但可以用它将仪器屏幕上显示的内容复制到PC上,还可以在PC上执行以下操作:

    • 远程控制和操作仪器
    • 显示、分析并传输仪器采集到的数据

    AQ6370 Viewer可以帮助以下人员:

    • 生产经理: 可以远程操作仪器并在办公室内收集测量结果,无需赶到实际生产线上。
    • 服务工程师: 可以帮助客户或同事以适当的方式设置仪器,或者调整要测试的器件和系统。

    平滑功能

    可降低被测图谱的噪声。

  • 光谱分析仪 AQ6370系列产品简介
