光谱分析仪 AQ6370D


所属分类:

光谱仪

横河YOKOGAWA

  • 概述
  • 详情

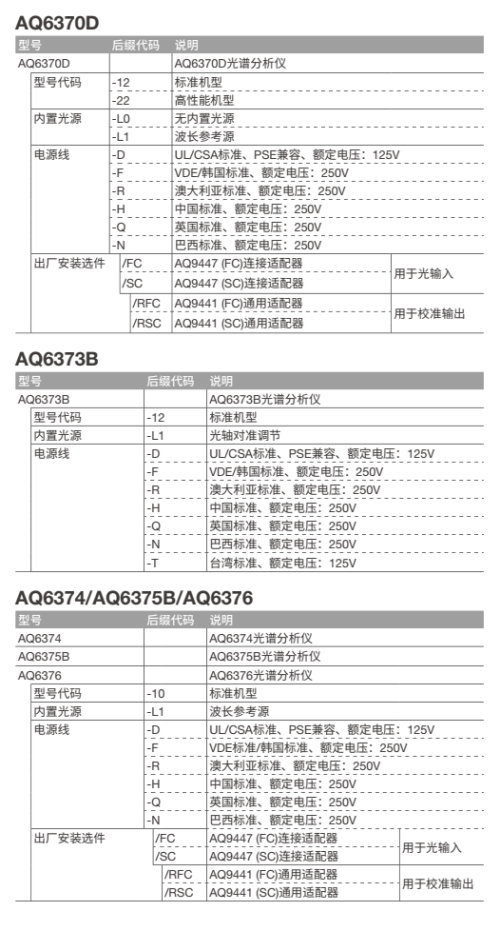

  • 选型
  • 资料下载
    • 品牌: 横河YOKOGAWA
    • 商品名称: 光谱分析仪 AQ6370D

    世界一流的光学性能

    • 波长范围:600~1700nm
    • 高波长精度:±0.01nm
    • 高波长分辨率:0.02nm
    • 大动态范围:78dB(典型值)
    • 宽功率量程:+20~-90dBm
    • 快速测量:0.2秒(100nm跨度)
    • 适用于单模和多模光纤
  • 标准版和高性能版

    AQ6370D共有2种机型,分别是标准版和高性能版。高性能版可以提供的波长精度更高、动态范围更大。

    高波长分辨率: 0.02nm

    高波长精度:±0.01nm

    • 高性能版:±0.01nm(C波段)
    • 标准版:±0.02nm(C+L波段)

    波长范围

    标准版(-10)

    高性能版(-20)

    1520~1580nm



    1580~1620nm



    1450~1520nm



    全范围

    ±0.02 nm



    ±0.02nm



    ±0.04nm



    ±0.1nm

    ±0.01nm



    ±0.02nm



    ±0.04nm



    ±0.1nm



    波长范围

    标准版(-10)

    高性能版(-20)

    1520~1580nm



    1580~1620nm



    1450~1520nm



    全范围

    ±0.02 nm



    ±0.02nm



    ±0.04nm



    ±0.1nm

    ±0.01nm



    ±0.02nm



    ±0.04nm



    ±0.1nm

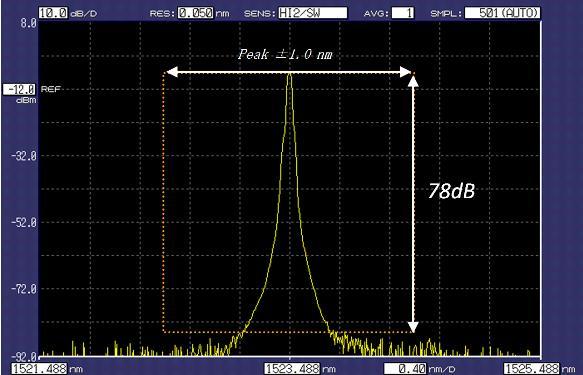

    动态范围实例



    峰值±1.0nm、分辨率设置0.05nm、开启大动态测量模式、高性能版



    更陡峭的滤波边缘

    高性能版AQ6370C也可以实现更大的动态范围,在峰值波长的0.2nm之内。通过单色镜更陡峭的光谱特性,可有效分离极为相近的光谱信号,并进行精确测量。





    标准版 (-10)

    高性能版 (-20)

    峰值±0.2nm



    峰值±0.1nm

    55 dB



    37 dB

    58 dB (典型值60dB)



    45 dB(典型值50dB)

    *分辨率设置:0.02nm

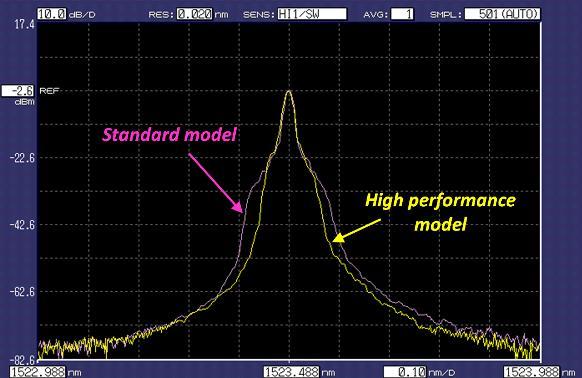

    光谱陡峭实例

    杂散光抑制率:80dB(典型值)

    此新规格提供了杂散光抑制功能,从而不需要扫描速度较慢的大动态测量模式。AQ6370C拥有高杂散光抑制率,可以大幅缩短测量时间。

    标准版 (AQ6370D-10)

    高性能版 (AQ6370D-20)

    73dB

    76dB (Typ. 80dB)

    *分辨率设置:0.1nm

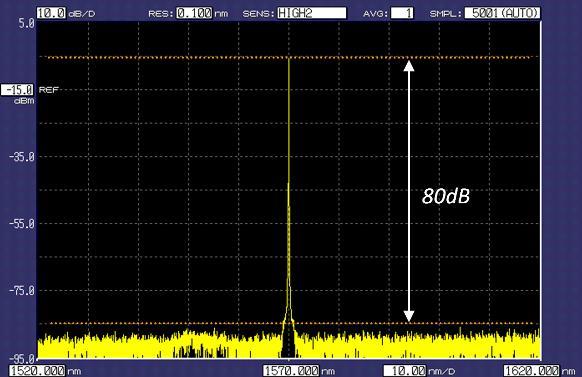

    杂散光抑制率实例

    关闭大动态模式、分辨率设置0.1nm、高性能版

    宽功率量程:+20dBm~-90dBm

    AQ6370D可以测量高功率光源,如光放大器、拉曼放大器的泵浦激光源和微弱光信号。按照测试应用和测量速度的要求,可以从7种类别中选择测量灵敏度。

    • 改进的功率灵敏度:-85dBm(1000~1300nm)
    • 平滑功能 - 降低被测光谱的噪声
    • 大动态测量模式 - 输入强光信号后,易产生杂散光,通过减少杂散光的影响,可获得更大的动态范围。

    自由空间输入

    一台OSA可同时处理多模和单模光纤

    • 处理多模光纤时,AQ6370D的低插入损耗有助于保持出色的测量效率。

    输入连接器的插入损耗变化小

    • 提高了测量重复性。

    非物理连接

    • 不会损坏连接的光纤。

    APC功率补偿

    • 使用APC功率补偿功能可以调整由APC连接器的插入损耗所引起的功率偏差。

    出色的效率

    快速测量:0.2秒/100nm

    通过先进的单色镜、更快的电路和降噪技术,AQ6370C可以在0.2秒内完成100nm波长跨度的测量,无论是来自DFB-LD或DWDM的陡谱信号测量,还是宽带光源的低功率信号测量。

    快速远程接口(以太网、GP-IB)

    宽跨度、高分辨率扫描

    在保持高波长分辨率的同时,单次扫描的测量范围可达50,001个数据采样点。这比传统系统的测量更简单、更有效率。

    操作简单

    曲线放大功能

    • 通过点击和拖动鼠标可以改变显示条件,如中心波长和跨度。
    • 可以立即放大感兴趣的区域并随意移动。

    鼠标&键盘操作

    • 前面板操作直观,便于用户使用。
    • 鼠标使操作更简单。
    • 用键盘可以输入标签和文件名。

    简单的数据处理

    • USB存储
    • USB接口支持大容量移动存储和硬盘存储。
    • 512MB内存
    • 可保存20,000多个波形数据
    • 多曲线一次保存功能
    • 可以将7条曲线即刻保存到一个文件中。

    数据记录功能

    可以记录WDM分析(OSNR:光信噪比)、分布反馈激光二极管(DFB-LD)分析以及每通道多达10,000个点的多峰值测量(带时间标记)的结果。记录数据可以用表格和图形显示。非常适用于系统和器件的长期稳定性测试和温度循环性测试。并且,还可以将每次测量的光谱保存起来,以备回顾和故障排查之用。

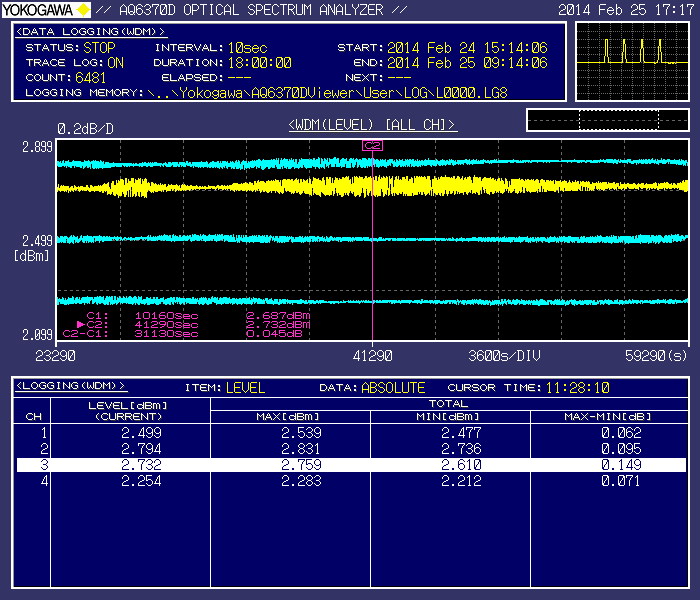

    Example of the data logging display

    高级标记功能

    通过添加标记,可以得到功率密度和指定光谱的积分功率。通过这项新增功能,无论信号是否被调制过,都可以简单地从信号光谱中得到OSNR值。.

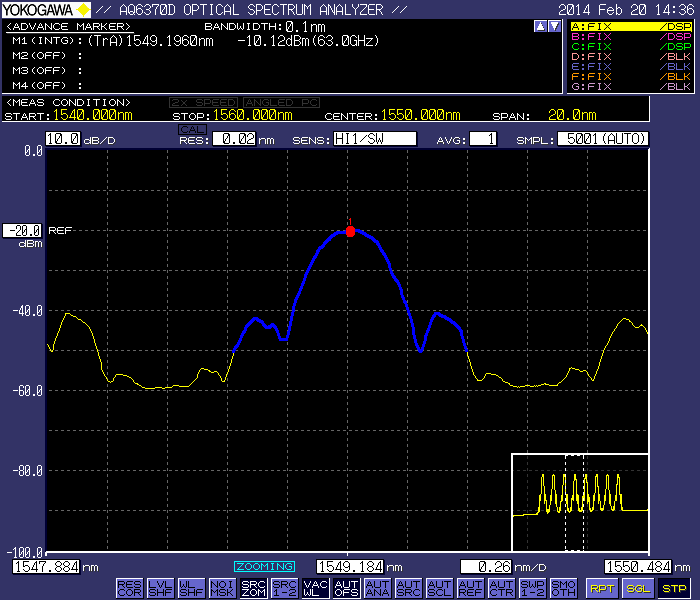

    Example of the advanced marker

    门控采样功能

    此功能方便了光传输系统的再循环回路测试。通过外部门控信号,AQ6370D可以得到正通过某特定环路的信号的光谱。相比传统的外部触发或扫描功能,它的优势体现在具备更快的速度上。

    分辨率校准功能

    用外部光源校准噪声等效带宽。通过这项新功能,宽谱光源的功率密度测量将变得更精确。

    多种分析功能

    7 条独立曲线

    • 同时显示多条曲线
    • 曲线间运算(两条曲线相减)
    • Max/Min保持

    13项数据分析功能

    具有代表性的光谱分析功能有:

    • 谱宽分析
    • WDM(OSNR)分析
    • WDM-NF(EDFA)分析
    • DFB-LD分析
    • FP-LD分析
    • LED分析
    • SMSR分析
    • 各种滤波器分析
    • 通过宏编程功能,可以自动组合并执行多个分析功能。

    构建自动测试系统

    宏编程功能

    • 可构建简单的自动测试系统,无需外部控制器。
    • 通过记录用户实际击键和参数选择,可轻松创建测试程序。

    快速远程接口

    • GP-IB、RS-232和以太网(10/100Base-T)接口
    • 通过高速测量、命令处理和数据传输速度,可提高测试系统的测试吞吐量。
    • 与SCPI兼容AQ6317仿真模式
    • 可使用LabVIEW®驱动程序

    易于确保精度

    环境条件变化、振东和冲击对光谱分析仪等光学精密产品的影响将波及光器件,最终导致光学性能降低。通过标配功能,AQ6370D只要花几分钟就可以获得更高的光学性能,便于快速开始测量。

    • 内置波长参考源
    • AQ6370D标配波长参考源,可用于波长校准和光轴对准调节。
    • 波长校准功能
    • 通过内置波长参考源或外部光源可以自动执行校准,确保波长精度。
    • 光轴对准调节功能
    • 通过内置光源可以自动对准单色镜的光路,以确保仪器的高性能。
