PNA-X 矢量网络分析仪(VNA)


是德科技先进、灵活的矢量网络分析仪; 只需一组连接即可完成线性和非线性表征; 一台仪器可以代替一整套设备

所属分类:

网络分析仪

是德KEYSIGHT

  • 概述
  • 详情

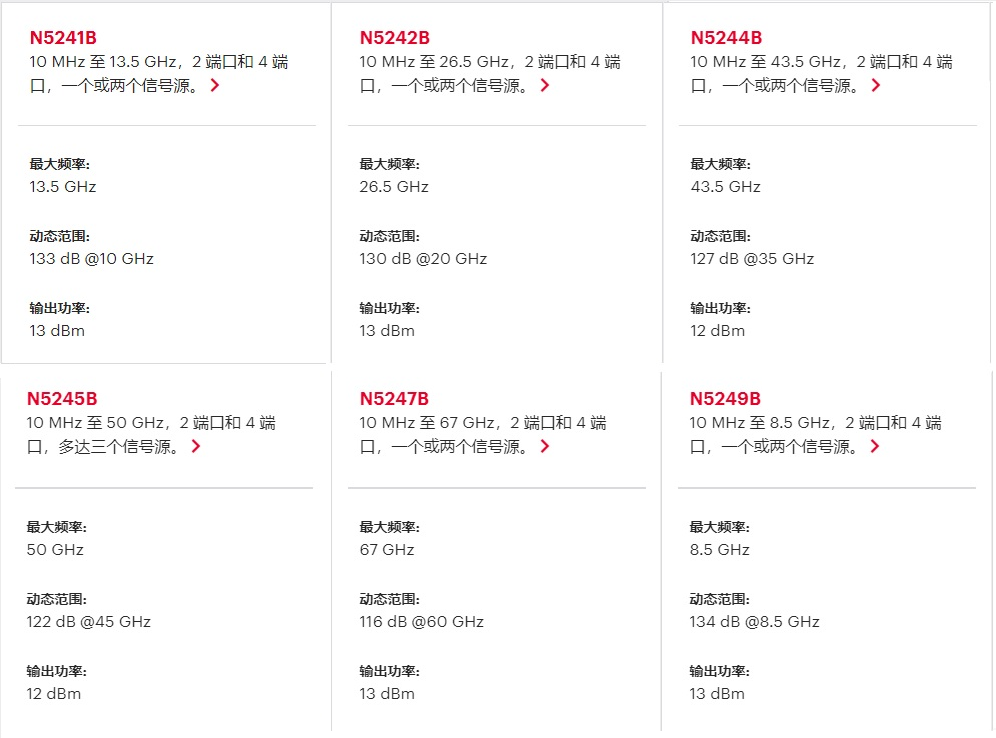

  • 选型
  • 资料下载
    • 品牌: 是德KEYSIGHT
    • 商品名称: PNA-X 矢量网络分析仪(VNA)

    是德科技先进、灵活的矢量网络分析仪; 只需一组连接即可完成线性和非线性表征; 一台仪器可以代替一整套设备

    Keysight PNA-X 不只是一台矢量网络分析仪, 还是一款高度综合、非常灵活的微波测试引擎,可用于测量放大器、混频器、变频器和其他有源器件。 它的硬件包括两个内部信号源、一个信号合路器、S 参数和噪声接收机、脉冲调制器和发生器以及一组灵活的开关和射频接入点。 这些硬件为进行各种线性和非线性测量提供了功能强大的核心,只需通过一组连接与被测器件相连,即可执行所有这些测量。

    • 一台 PNA-X 网络分析仪便可代替整套测试设备,显著简化您的测试系统。
    • 丰富的单次连接测量应用软件有助于缩短测试时间
    • 先进的误差校正功能确保准确地测试线性和非线性器件特征。
    • 广泛的测量应用软件任您选择,帮助您轻松操作,提高先进射频测试的速度和准确度。
    • 多点触控屏和直观的用户界面帮助您加速洞察元器件特性。
  • 支持定制化是我们仪器的一大优势

    除了基础测量以外,瞬时带宽、无杂散动态范围和信号保真度也是推动技术进步的关键。 是德科技为其所有的高性能产品配备了坚强后盾――包括自主设计的定制集成电路、专有的磷化铟(InP)和砷化镓(GaAs)设计以及定制的 ASIC 信号处理方案,确保这些产品能够提供更快速、更可靠的测量。 您可以放心选择是德科技产品,加速实现下一次创新。 PNA-X 不只是一台矢量网络分析仪,还是一款高度综合、非常灵活的微波测试引擎。 是德科技芯片支持 PNA-X “每端口配备信号源”的创新体系结构,在加快测量速度的同时还在每个端口上提供了出色的功率、相位噪声性能和测量稳定度。



    替代成套测试设备

    凭借高度集成和功能丰富的硬件,以及可根据需要重新配置的测量路径,一台 PNA-X 即可替代那些占据多个机架的成套测量设备,出色地完成同样的测量任务。 一台 PNA-X 可以替代以下测试设备:

    • 网络分析仪
    • 频谱分析仪
    • 两个信号源
    • 噪声系数测试仪/分析仪
    • 功率计
    • 开关矩阵
    • 数字电压表





    主要技术指标

    频率范围:900 Hz 至 67 GHz

    动态范围:124 至 129 dB

    输出功率:13 dBm

    迹线噪声:0.002 dB RMS

    内置端口数:2或4

    最快 201 点扫描时间:5.5 至 9.7 ms
