差分探头 7000 V / 50 MHz 701977


DLM系列的配件,高压差分探头

所属分类:

横河YOKOGAWA

差分探头

  • 概述
  • 详情
  • 选型
  • 资料下载
    • 品牌: 横河YOKOGAWA
    • 商品名称: 差分探头 7000 V / 50 MHz 701977

    DLM系列的配件,高压差分探头

    在电力电子和机电一体化领域,使用示波器进行浮地信号测量时使用



    适合大量程的浮地信号测量

    广泛支持浮地信号测量需求,例如电力电子和机电一体化领域。

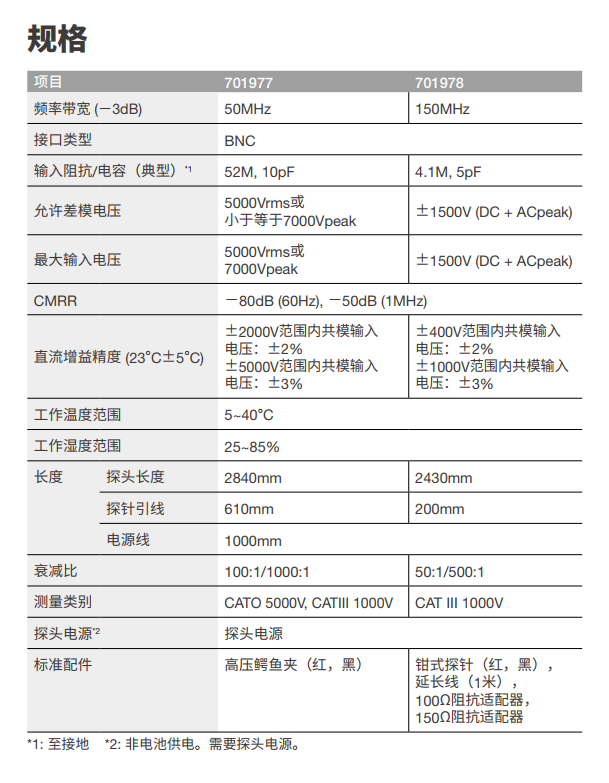

      最大输入电压 频率带宽 (-3dB) CMRR(典型)
    701977

     5000Vrms

    7000Vpeak

    DC~50MHz

    -80dB (60Hz)

    -50dB (1MHz)

    701978

    ±1500V

    (DC + ACpeak)

    DC~150MHz

    -80dB (60Hz)

    -50dB (1MHz)









  • 小探头实现高压测量
    701977/78的外型小于传统型号。在测量逆变器等多通道场合时可节省空间。 701977/78的形状易于捆绑集中放置。



    丰富的配件增强了测量效果*

    钳式探针(标准配件)为可拆卸式,可以使用1米延长电缆(标准配件)保持与测量对象的距离。
    此探针也可以与长测试夹(另售)等高压测量配件组合使用。
    *以701978为例

    应用

    701977
    • 3.3kV级铁路驱动逆变器测量
    • 高压、低频IGBT测量
    • 高压浪涌干扰波形测量


    701978
    • 逆变器的研究评价
    • EV/HEV等高压电池
    • 400Vrms等高压商用电力线路
    • PV功率调节器等新能源高压电路



    以示波器测量浮地信号为例

    逆变器测量
    • 三相电压、逆变器输出侧电流和功率参数同时测量
    • 通过同时测量栅极-源极和漏极-源极的源波形来确认高压侧开关时序
    • 高、低压侧开关时序确认
