PAV 系列智能可变开关型电源


以手掌尺寸实现了Max输出功率800W的高性能开关方式试验用电源

所属分类:

电源

菊水KIKUSUI

品牌:

  • 概述
  • 详情

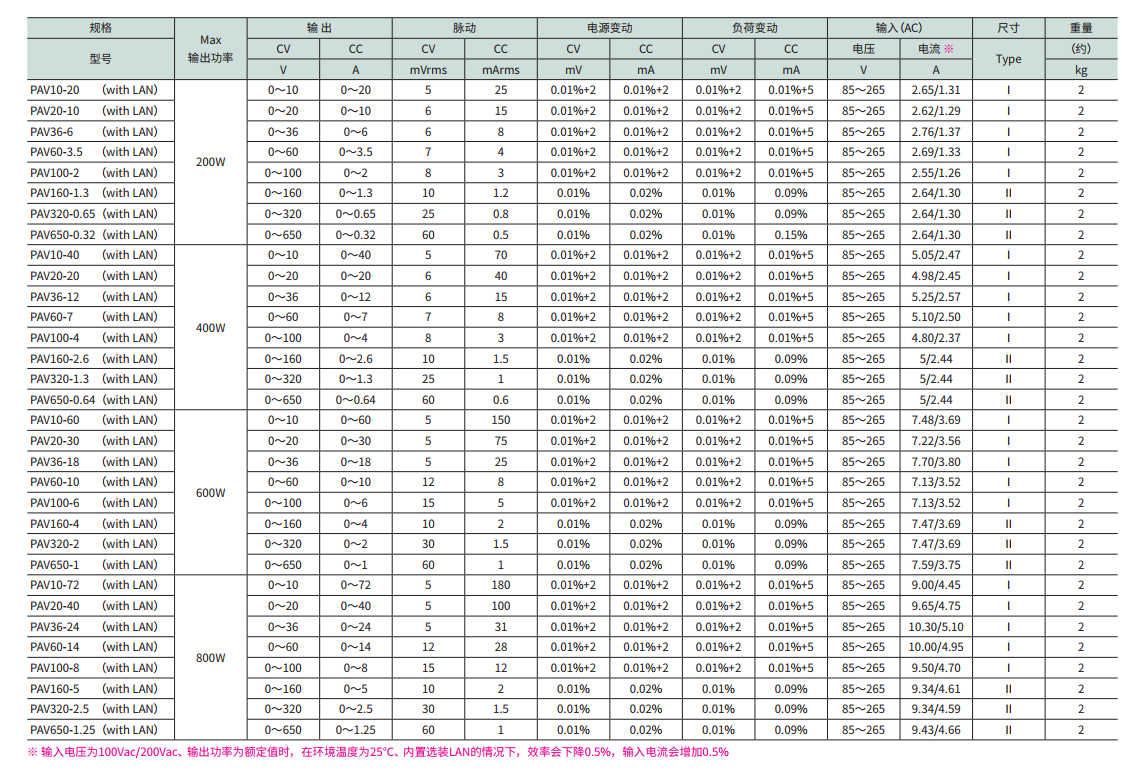

  • 选型
  • 资料下载
    • 品牌: 菊水KIKUSUI
    • 商品名称: PAV 系列智能可变开关型电源

    以手掌尺寸实现了Max输出功率800W的高性能开关方式试验用电源

    PAV系列是高功率密度,高性能的超小型恒压(CV)/恒流(CC)直流稳定电源。Max输出功率为200W,400W,600W,800W共4种,输出电压为10V~650V,共有64种机型※1

    以桌面使用为前提,所有机型的高度均为2U(88mm),是统一了尺寸的高功率密度规格。该系列不仅可以进行模拟控制,通过配备CPU,还可以进行时序设定。

    同时,PAV系列还配备了扩展输出电流的并联运行功能(Max 6台)※2和同步运行功能※3

    标准配置了系统升级时所需的USB,RS232C,RS485※4通讯接口。也可以选装LAN接口※5

    内置谐波电流抑制电路,功率因数为0.99,顾及到了电力环境。

    ※1:包括附带LAN(with LAN)的机型
    ※2:额定值相同的PAV系列
    ※3:触发同步
    ※4:需要另售的RS232C,RS485转换电缆
    ※5:出厂选装

  • 特点

    ■2U台式机型
    ■方便携带的手掌尺寸
    ■输出功率 :200W/400W/600W/800W 4种类型
    ■输出电压 :10V~650V 8种
    ■标配USB/RS232C/RS485(LAN为出厂选装)
    ■共64种机型(包括附带LAN的机型)



    各种功能

    ●并联运行(Max 6台,单控并联连接)
    ●串联运行(Max 2台,还支持双输出构成)(只限20V以下、160V、320V机型)
    ●遥控感测功能
    ●菊花链连接
    ●PS_OK信号


    外部模拟控制功能

    ●本地(面板)/远程切换
    ●通过外部电压控制输出电压及输出电流
    ●通过外部电阻控制输出电压及输出电流
    ●监控输出电压及输出电流
    ●监控CV/CC动作模式
    ●通过外部接点控制输出ON/OFF
    ●通过外部接点关闭输出
    ●触发输入输出
    ●监控动作状态




  • 尺寸(Max尺寸)
    类型Ⅰ :70W×83(89.5)H×350(388)Dmm
    类型Ⅱ :70W×83(89.5)H×350(366.6)Dmm


    附件
    各机型相同 :设置指南×1、快速参照手册(日/英)×1、安全注意事项×1、电源线×1、RS485连接电缆×1、CD-ROM×1
    类型Ⅰ :母线用螺丝套组×1、母线盖(上下)×1、PT螺丝×2、J1,J2,J3一体型连接器盖×1、连接器外壳12P×1、连接器外壳8P×1、连接器外壳4P×1、触针×26
    类型Ⅱ :输出端子插头4P×1、输出端子盖(上下)×1、PT螺丝×1、连接器外壳12P×1、连接器外壳8P×1、连接器外壳5P×1、触针×26
