PLZ-5WH2 系列高电压大容量直流电子负载装置


适用于评估大功率电源 /大功率蓄电池等! 如图所示再现负载。实现更实时的评价!

所属分类:

菊水KIKUSUI

电子负载

品牌:

  • 概述
  • 详情

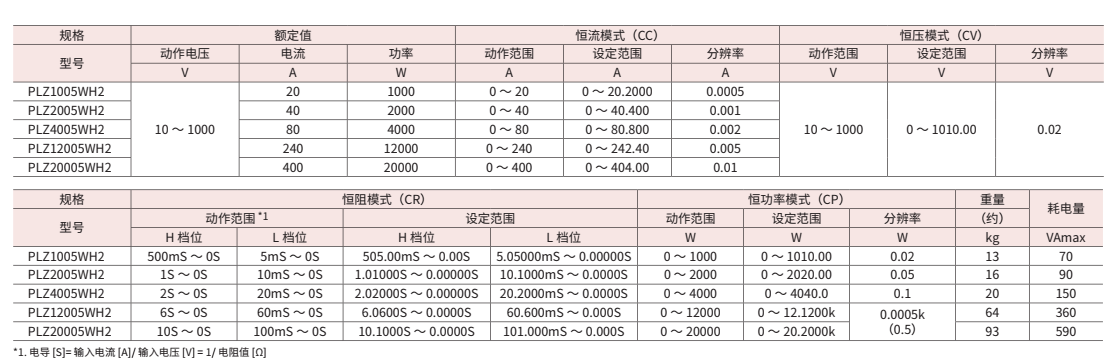

  • 选型
  • 资料下载
    • 品牌: 菊水KIKUSUI
    • 商品名称: PLZ-5WH2 系列高电压大容量直流电子负载装置

    适用于评估大功率电源 /大功率蓄电池等! 如图所示再现负载。实现更实时的评价!

    PLZ-5WH2系列是以高度的可靠性和安全性为基础设计而成的高电压、多功能、大功率直流电子负载。产品覆盖广泛,从1kW的台式机型到由一个套件构成的20kW高电压大功率机型一应俱全。

    可根据负载选择适合的容量。配备了稳定而且能够实现快速响应的电流控制电路,可以高速实施负载模拟。

    并且,电流设定精度高,具有足够的设定分辨率。采用彩色液晶显示屏(LCD)。

    能够实现高可见度的显示。标配LAN、USB、RS232C通信功能,容易嵌入各种检查系统。


  • 特点


    ■ 动作电压 : 10V ~1000V(Min动作电压1.5V)
    ■ 集20kW于一体的超小型设计(PLZ20005WH2)
    ■ 并联连接 : 5台(Max 100kW/2000A)、可以连接不同机型
    ■ 可同步运行 : 能够以多台PLZ-5WH2系列为对象,使加载 / 卸载控制和时序的执行达到同步
    ■ 时序功能 : 可使用USB存储器保存 / 读取程序
    ■ 具备任意IV特性(ARB) 模式
    ■ 配备彩色液晶显示屏,提高了可见度
    ■ 数据记录功能 : 测量电压 / 电流 / 功率 / 经过时间 / 累计电流 / 累计功率(显示测量值、在内部存储器中储存、在USB存储器中以CSV格式保存)
    ■ 可重叠正弦波电流(信号功能、 1Hz~10kHz)
    ■ 配备切断功能 : 以任意电压 / 经过时间 / 累计电流 / 累计功率卸载
    ■ 标配LAN(符合LXI标准)、USB、RS232C ※GPIB为选装



    ●使用内嵌的WEB服务器实现轻松访问
    可以从计算机、智能手机、平板电脑的 WEB浏览器访问 PLZ-5WH2系列内嵌的 WEB服务器,进行控制及监视。
    ※ 连接智能手机、平板电脑等设备需要Wi-Fi环境(无线LAN路由器等)。



    ■通用规格


    输入电压范围............................ 100Vac~240Vac(90Vac~250Vac) 单相
    输入频率范围............................ 47Hz~63Hz
    任意IV特性(ARB)模式 .............. 动作范围 : 能够对输入电压设定3点~100点电流值。
    设定点之间通过直线进行插补。
    响应速度 :500us、1ms、2ms、5ms、10ms、20ms、50ms、100ms或OFF
    脉冲功能 ................................... 动作模式 :CC及CR 频率设定范围 :1.0Hz~10.0kHz
    信号功能 ................................... 动作模式 :CC 频率设定范围 :1Hz~1000Hz, 2000Hz, 5000Hz, 10000Hz
    通过速率 ................................... 动作模式 :CC
    软启动....................................... 动作模式 :CC
    时间设定范围 :500µs、1ms、2ms、5ms、10ms、20ms、50ms、100ms或OFF
    时序功能 ................................... 动作模式 :CC, CR, CV, CP Max程序数 :30 Max步数 :10000



  • 尺寸(Max尺寸) /重量


    PLZ1005WH2:429.5(455)W×128(145)H×400(540)Dmm/约13kg
    PLZ2005WH2:429.5(455)W×128(145)H×400(540)Dmm/约16kg
    PLZ4005WH2:429.5(440)W×128(145)H×500(640)Dmm/约20kg
    PLZ12005WH2:430(545)W×396.2(495)H×550(720)Dmm/约64kg
    PLZ20005WH2:430(545)W×573.5(670)H×550(720)Dmm/约93kg


    附件


    所有机型通用 :电源线×1、安全终端适配器TL41(红色、黑色)×1、外部控制用连接器套件×1、安全注意事项×1、设置指南×1、快速参照手册(日 / 英)×1、CD-ROM×1

    PLZ1005WH2/PLZ2005WH2/PLZ4005WH2 :背面DC INPUT端子盖×1、背面DCINPUT端子用螺丝套组×2、背面DC INPUT端子盖用螺丝×2、前面DC INPUT端子盖×1、前面DC INPUT端子用螺丝×2、重物警告标贴×1(仅PLZ4005WH2)
    PLZ12005WH2/PLZ20005WH2 :背面DC INPUT端子盖×1、背面DC INPUT端子用螺丝套组×2、背面DC INPUT端子盖用螺丝×2、重物警告标贴×1、并联运行信号电缆套件[PC02-PLZ-5W]
