PLZ-5W/5WZ 系列多功能直流电子负载装置


旗舰机型。 实现高速响应、大功率化、省空间化

所属分类:

菊水KIKUSUI

电子负载

品牌:

  • 概述
  • 详情

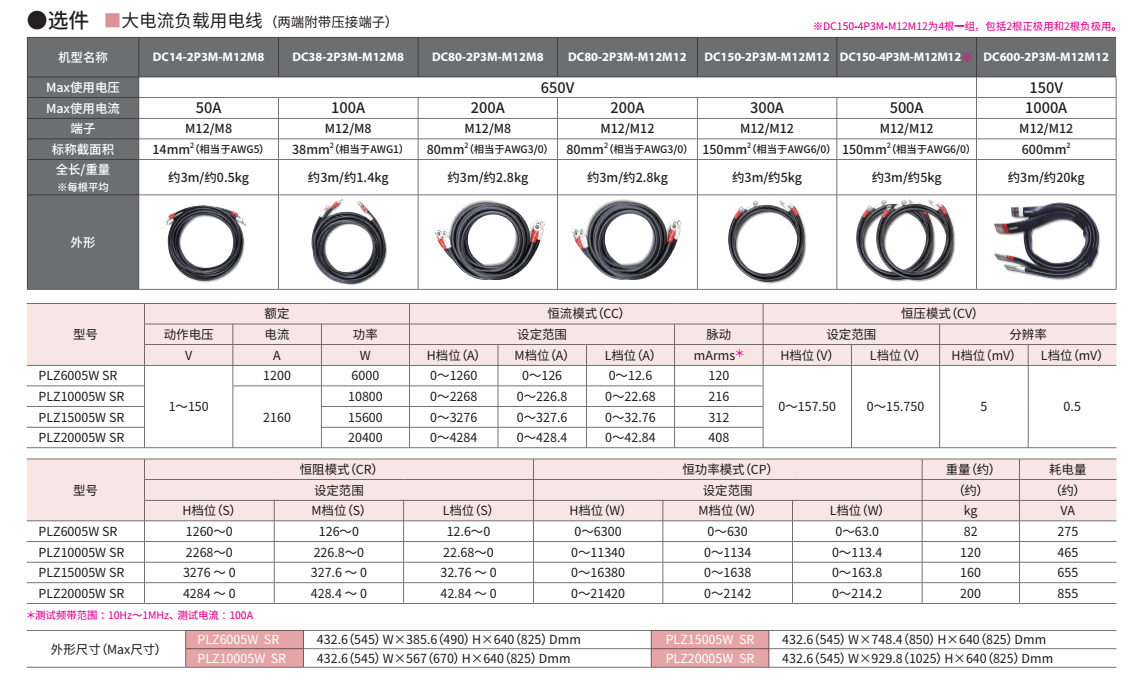

  • 选型
  • 资料下载
    • 品牌: 菊水KIKUSUI
    • 商品名称: PLZ-5W/5WZ 系列多功能直流电子负载装置

    旗舰机型。 实现高速响应、大功率化、省空间化

    PLZ-5W系列在继承传统机型(PLZ-4W系列)优异的操作性的基础上,采用了高可见度的彩色液晶显示屏(LCD)。Max动作电压150V,Min动作电压1V,还支持低电压输入。本系列作为高性能直流电子负载装置,除恒流,恒阻,恒压,恒功率,恒流+恒压,恒阻+恒压6种动作模式外,还新增了能够对电压输入任意设定电流的任意IV特性(ARB)模式。除Max通过速率为60A/μs(PLZ1205W)的高速响应和10μA的Min设定分辨率(PLZ205W L挡位)外,还配备了软启动功能,可变通过速率,响应切换(CV/CR模式),开关功能,ABC预设存储器,20组设置记录,时序功能等丰富的功能。



  • 特点

    ■动作电压 :1V~150V(Min 0.05V)
    ■Max通过速率60A/μs(按上升沿时间换算约为4μs)
    ■配备任意IV特性(ARB)模式
    ■连接专用助推器实现Max 10.8kW(2160A)
    ■配备彩色液晶显示屏(LCD), 提高了可见度
    ■标配LAN(符合LXI标准)、USB、RS232C,外部模拟控制
     ※GPIB为选装
    ■强化时序功能(Max 10000步)
    ■设置记录能够保存至USB存储器或从USB存储器调用



    外部模拟控制功能

    ●外部加载卸载控制输入
    ●外部档位切换输入
    ●外部触发输入
    ●外部报警输入
    ●外部电压控制 (CC,CR,CV,CP模式)


    各种功能

    ●并联运行功能 ●同步运行功能 ●通信功能 ●电流监控输出
    ●通过速率可变 ●开关动作 ●软启动
    ●显示经过时间 ●自动卸载计时器 ●短路信号
    ●遥控感测 ●报警状态输出 ●加载状态输出 ●档位状态输出
    ●外部电压控制(CC,CR,CV,CP模式) ●过电压检测(OVP)
    ●过电流保护(OCP) ●过功率保护(OPP) ●过热保护(OTP)
    ●低电压检测(UVP) ●反接检测(REV)

    ■助推器
    PLZ2405WB
    通过在PLZ1205W上Max连接4台另售的助推器PLZ2405WB,能够用作Max为10.8kW/2160A的电子负载装置。无需通过主机进行繁琐的设定。
    而且,进行连接时需要根据连接台数选装并联运行电缆PC01-PLZ-5W。(PLZ2405WB附带1根PC01-PLZ-5W。)
    ※PLZ1205W专用。无法连接其他机型使用。

  •
