示波记录仪DL950


所属分类:

示波记录仪

横河YOKOGAWA

  • 概述
  • 详情

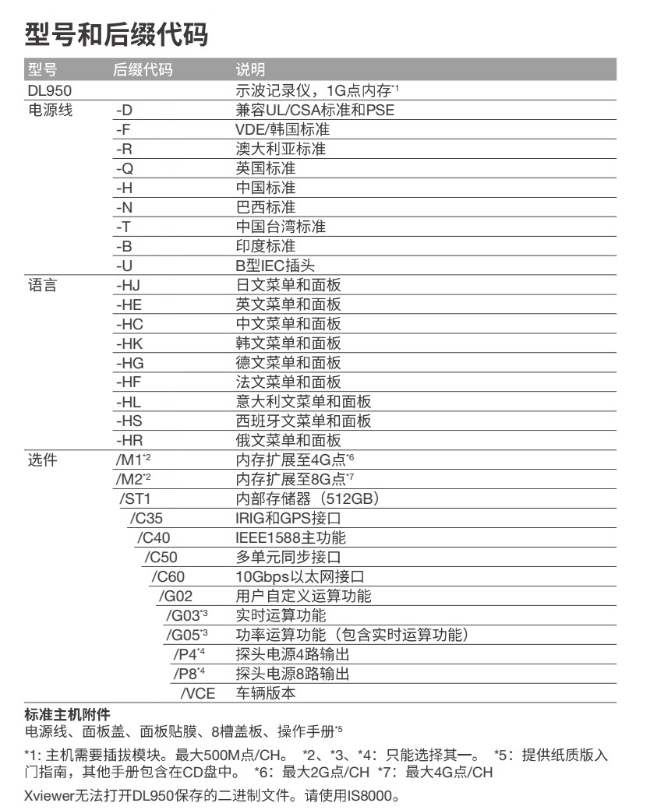

  • 选型
  • 资料下载
    • 品牌: 横河YOKOGAWA
    • 商品名称: 示波记录仪DL950

    为了实现低碳社会,消除对化石燃料的需求,实现联合国可持续发展的全球目标,新的可再生能源与交通运输、家用工业电器的节能技术开发迫在眉睫。

    为了最大限度减少能量损失,优化设计效率,工程师们需要详细了解产品的电气和机械行为。 DL950示波记录仪可捕获并分析各种电子、物理传感器信号和串行总线。它是一个独特的组合,高采样率,可在长期记录的同时查看细节。

    DL950将成为用户实验室中最有价值的仪器之一。



    明察秋毫– 分析最细微的波形细节,同时长期观察多通道信号。 DL950将示波器的高速采样和与记录仪的长期数据记录能力进行了独特的结合。以高比特分辨率测量信号,卓越的抗噪和隔离技术可在恶劣的环境中保护数据。

    灵活多样 – 8个插槽, 20多种输入模块,可结合测量电信号、传感器输出的机械参数并可解码车辆串行总线信号。如需更多的测量通道,最多可以将5台DL950同步。

    易学实用– 新的应用菜单简化了各种应用的测量准备工作。还提供了一个大尺寸触摸屏,便于使用和查看。

  • 200MS/s高速采样率、10GE高速数据传输

    DL950可以高达200MS/s的采样率捕获任何异常信号。

    通过10Gbps的超高速光纤以太网通信,即使是大容量数据也可以快速传输到PC上。



    隔离插拔模块、多单元同步

    多种插拔模块可用于隔离电压、温度、加速度、应变测量等。支持高达160通道的同步测量。





    触摸屏、应用程序菜单

    12.1英寸大尺寸触摸屏,操作直观。新设计的应用程序菜单,向导式设置经常使用的应用程序。



    车内串行总线分析

    显示来自车载串行总线(如CAN FD、 CAN、 LIN和SENT)的数据信息的趋势波形,如电压、温度和其他参数。





    新型高速模块和10Gbps以太网

    -200MS/s 14-Bit绝缘模块

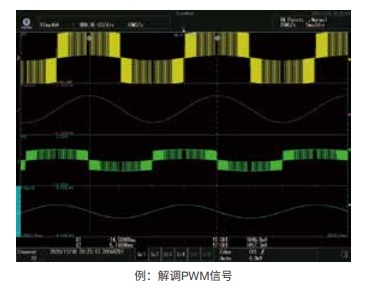

    精确捕获变频器的开关波形和电源周围的高频干扰噪声。

    • 高达1000V绝缘输入

    • ADC分辨率14-Bit

    • 40MHz宽带

    • 长达20秒连续采集

    -10GE数据传输(/C60选件)

    使用10Gbps以太网,可以在PC上实时存储高达10MS/s的数据。 SFP+模块、光纤线和PC软件IS8000可用于数据传输。

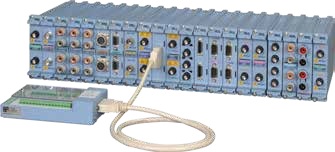

    多单元和仪器同步测量

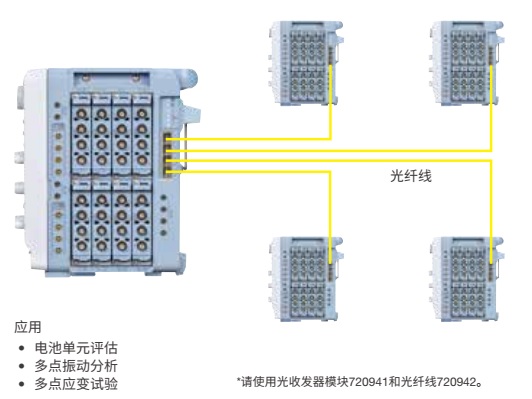

    -高达160CH的多单元同步(/C50选件)

    通过光纤线将最多把4台从机连接到一台主机上,可以将通道数扩展到160个。通过主机同步从机的方式,开始/停止、触发和按采样时钟采集。

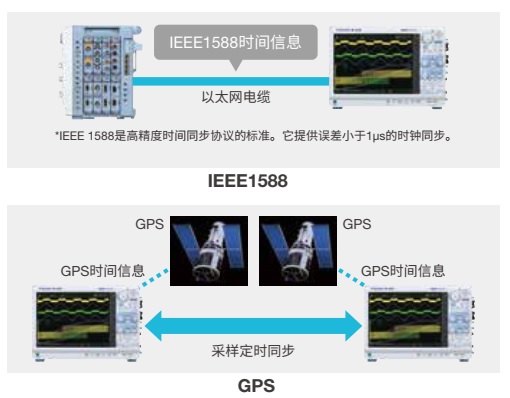

    - IEEE1588*/IRIG和GPS时间同步(/C35,/C40选件)

    使用IEEE1588信号进行时间同步。通过/C40选件, DL950可以输出IEEE1588主信号。也可以使用IRIG和GPIB进行时间同步(/C35选件)。



    多仪器集成测量

    -集成测量软件平台IS8000

    IS8000可对DL950、横河的功率计、其他制造商的高速摄像机和其他设备进行同步测量。它支持测量设置、远程监控、对比分析和MDF文件保存,从而缩短测试系统开发时间。

    -高精度同步测量功率值和波形数据

    WT5000高精度功率分析仪和DL950支持IEEE1588标准。可使测量的功率值和瞬态物理量以小于500μs的误差同步,并显示在IS8000上。此功能对高效电机变频器研发中的效率评估和ECU设计至关重要。

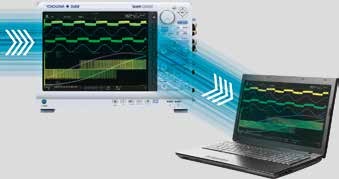

    -PC数据流

    使用IS8000, DL950的采集数据可直接实时记录到PC的存储器中。使用10Gbps以太网更可实现每通道高达10MS/s的记录。

    *请使用光收发器模块720941和光纤线720942。



    轻松执行常用的测量应用

    触摸任意应用图标,就会出现图像化设置屏幕。在测量前按照向导逐屏设置,操作更直观。

    - 电机和变频器测试

    功率和谐波分析(/G05选件)

    只需要一台DL950就可以评估一个由电池驱动的电机系统,如电动车。 DL950测量变频器的输入和输出功率计算出转换效率,在捕获电机转速和扭矩机械变化的同时,分析外部干扰引起的谐波影响。



    DL950可以根据编码器输出的脉冲计算旋转角度,并将旋转角度的趋势显示为波形。可以同时观察和检查旋转角度及其控制信号是否异常。



    - 长时间数据记录

    双捕获功能(低采样监控高采样触发捕获)

    对于耐久性测试,即使在监测低速数据时,也需要高速采样率捕获瞬态现象,从而将长期趋势可视化。双捕获功能可使用两种不同的采样率同时记录与捕捉,以独特的方式解决了这些矛盾的要求。



    -物理现象分析

    应变规测量(/G03或/G05选件)

    通过连接应变规式传感器(如负荷传感器或扭矩传感器)可测量负载、压力和加速度。此功能无需繁杂的校准值,自动计算转换并可以轻松设置。

    -电源线路分析

    电源线路异常检测(波形窗口触发)

    用于检测频率波动、电压下降和其他普通触发难以检测的现象的特殊触发。此触发还可用于检测典型的电源问题,如瞬时掉电、骤降和浪涌。





    DL950的功能

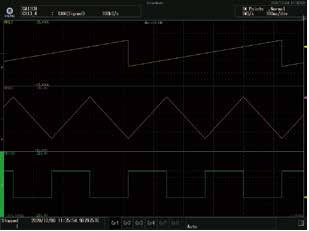

    -实时数学运算(/G03或/G05选件)

    对捕获的信号进行各种计算,结果实时显示在屏幕上。可对其执行触发、自动波形参数测量和光标测量。独立的输入通道,可同时显示和分析32个输入通道和16个实时运算通道的实时计算结果。

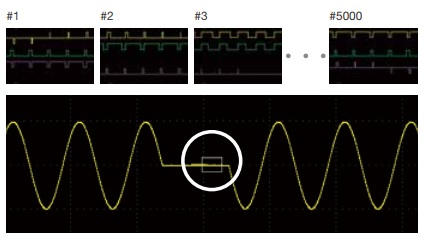

    -历史功能

    在重复波形测量过程中发生的任何异常在被注意到前都已消失。由于DL950在采集存储器中最多存储5000个波形(历史波形),因此可以回放并显示异常波形。

    从存储的历史波形中搜索并轻松找到波形,仅显示符合指定条件的波形。无法指定振幅、频率,波形是否通过区域等搜索条件。

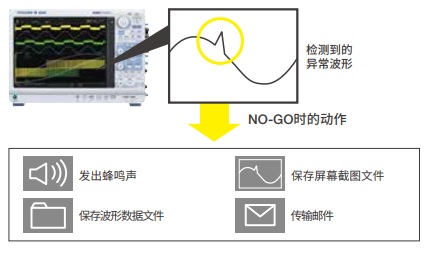

    -触发时动作和GO/NO-GO判断

    当触发发生时,此功能执行预先指定的多个动作,例如保存数据文件、蜂鸣器和电子邮件传输。此外,可以基于波形参数(例如波形形状或振幅)执行通过或失败(GO/NO-GO)判定,并且可以根据判定结果执行动作。

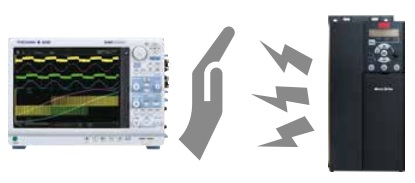

    -高抗噪性

    DL950的设计具有抗噪性,即使靠近变频器安置也能正确测量波形。如果触摸面板出现故障,只需关闭触摸面板并使用按键和旋钮进行操作。

    -其他功能

    • 记录仪模式(设置记录时间和采样间隔)

    • 电流探头多达8个电源(/P8选件)

    • 使用USB鼠标、键盘和外部打印机进行操作



    示例应用

    -高抗噪性

    在混合动力电动汽车( HEV )的开发中,经常采用2电机或4电机系统,每个电机直接连接到每组驱动轮上,免除动力系统,增强了

    设计,并消除在雪地上驾驶4WD时的顾虑。在多电机系统中,多通道/高速隔离的DL950可以同时捕获和分析多路信号。

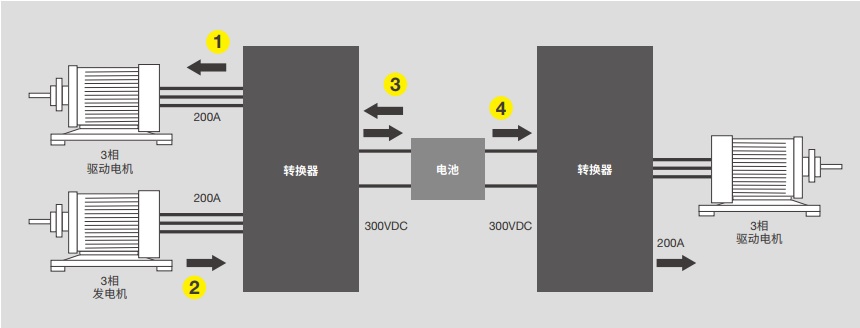

    --电动汽车2电机/4电机系统测试

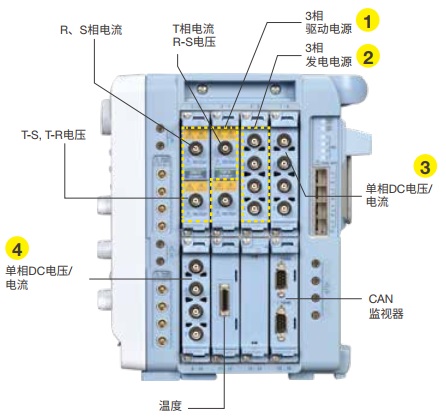

    DL950同时测量电池侧的DC电源和三相电机侧的AC电源。它同时测量包括发电机在内的所有变频器,并评估转换效率。凭借高抗噪性, DL950可将变频器产生的开关噪声影响降至最低。

    可以同时捕获来自ECU的CAN、 CAN FD、 LIN和SENT信号,以及各部件的温升。

    当使用隔离模块时,主体和通道之间以及通道和通道之间均是隔离的,因此可以安全测量不同共模电位的点。

    所需模块、附件和功能:200MS/s模块、 4CH 10MS/s模块、 CAN FD模块、电流探头、功率分析(/G05)

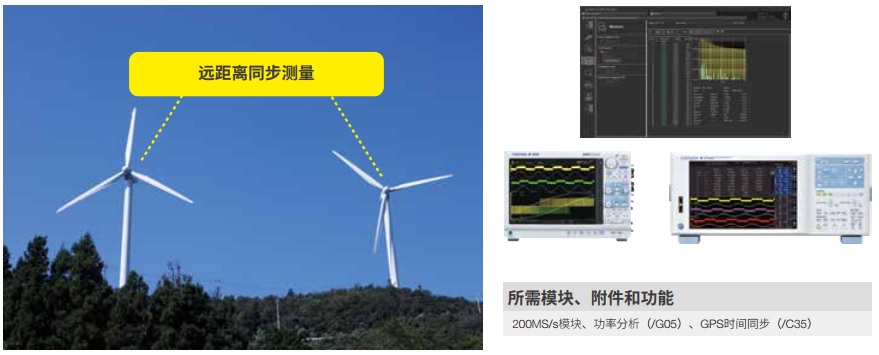

    分布式能源测试(可再生能源)

    DL950支持可再生能源测试,为可持续发展社会做出了贡献。对于风力发电机,需要以时间同步的方式监测多个地点的发电效率。

    这可以通过GPS和IRIG实现。此外, WT5000高精度功率分析仪通过IS8000可以精确测量DC电源并网时的DC/AC转换效率。还可以分析功率值及其趋势。

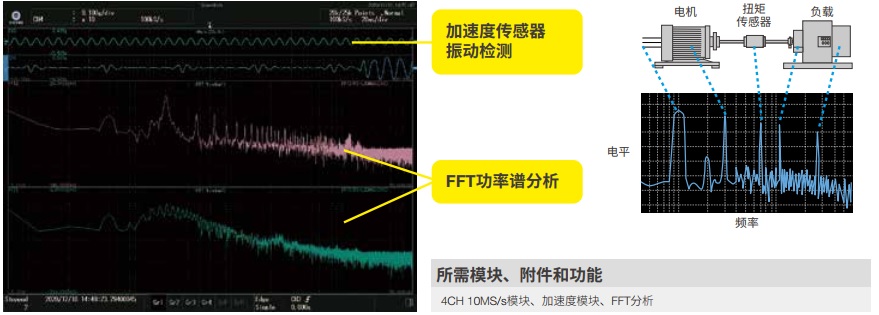

    -振动分析解决方案

    所有运动的物体都会有振动。 DL950的加速模块可同时捕获多个振动频率,并使用FFT函数分析频率以发现异常情况。

    车载数据测量解决方案

    DL950的/VCE选件主要为车辆开发和评估提供增强的特性和功能。 DL950支持CAN/CAN FD监视模块720242)、 CAN&LIN总线监视模块(720241)和SENT监控模块(720243),可以将车载网络的各个协议通信数据解析成物理量的趋势波形显示在监视器上。解码的波形也可以作为触发源。

    -测量信号与CAN/CAN FD总线信号之间的比较验证

    CAN/CAN FD总线数据和相关波形可在同一屏幕上查看。例如,可以在同一屏幕上检查点火开关ON/OFF信号,与该信号命令相对应的CAN FD信号和压力信号,以验证它们之间的相关性。

    -包含位置和时间信息

    通过连接附件GPS单元,测量数据中可包括位置*和时间等信息。在车辆驾驶测试期间,可以查看车辆位置与电源数据、 CAN数据或其他类型的数据之间的相关性。

    *位置信息采集即将提供。

    -使用车载网络定义文件

    符号编辑器是一款软件工具,用于定义在CAN/CAN FD或LIN总线数据帧中哪些物理值需要以趋势波形数据形式显示到示波记录仪上。它可以加载车载网络定义文件(CAN DBC、 LINLDF)。

    所需模块、附件和功能:CAN/CAN FD模块、 CAN&LIN模块、 SENT模块(720243), GPS、串行总线分析功能

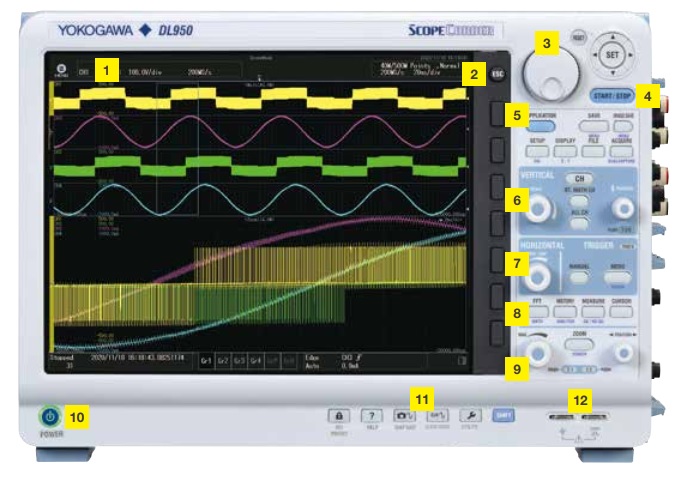

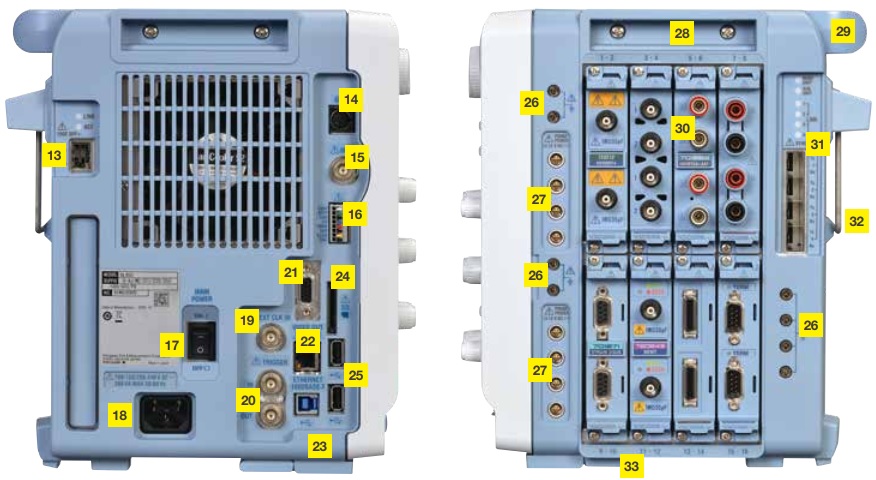

    直观的人机界面和丰富的接口

    1高分辨率12.1英寸触摸屏

    2 ESC键和软键:用于在菜单中移动和操作软键菜单

    3滚动飞梭

    4开始/停止键

    5 应用键

    6垂直轴设置键/旋钮:用于输入通道、实时运算和垂直轴分辨率设置

    7 水平轴旋钮与触发按键:用于设置时间轴和触发

    8分析键:用于设置FFT、光标、测量、查看历史等

    9缩放控制键/旋钮:用于设置缩放显示窗口、位置与对应的缩放倍率

    10电源开关

    11其他键:按键保护,波形快照与系统工具菜单

    12 探头补偿信号输出端子

    13 10Gbps以太网端子(/C60)

    14 GPS接口(/C35)

    15 IRIG接口(/C35)

    16 外部I/O端子:用于输出Go/No-Go结果和控制测量开始/停止信号

    17主电源开关

    18电源线接口

    19外部时钟输入端子:用于基于外部信号的采样

    20 外部触发I/O端子

    21视频信号输出端子(XGA)

    22 1000-T以太网端子

    23 USB-PC连接端子(USB3.0)

    24 SD卡槽

    25外围设备USB端口

    26功能接地端子

    27 探头电源端子(/P4或/P8)

    28侧把手

    29条形把手

    30输入模块插槽

    31多单元同步接口(/C50)

    32后支架

    33倾斜支脚
