高速数据采集仪 SL1000


所属分类:

示波记录仪

横河YOKOGAWA

  • 概述
  • 详情

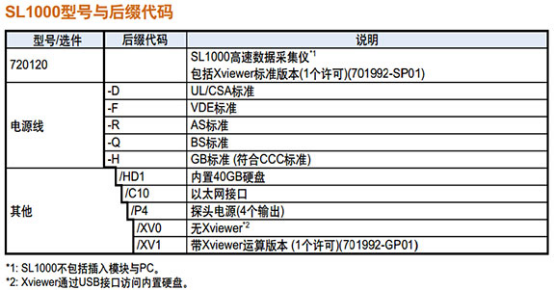

  • 选型
  • 资料下载
    • 品牌: 横河YOKOGAWA
    • 商品名称: 高速数据采集仪 SL1000

    为你的电子或机电应用选择数据采集平台有许多因素需要平衡。高速数字转换器缺少电力电子测试所需的绝缘、衰减或比特精度等特性。基于PC的平台数据吞吐量虽然大,但以牺牲抗噪声特性、信号调理和硬件的完整性为代价。

    到目前为止,只有此新型YOKOGAWA SL1000数据采集系统才可以实现100MS/ch的采样速度且通道绝缘,同时其比特精度、存储长度及数据传输性能均不受影响。

  • 管理和采集数据的速度是SL1000的重点。

    • 高速采集
      • 所有通道采集速度都可达100MS/s (10ns采样周期)
      • 20MHz带宽的新100MS/s 12位、1kV¹绝缘模块
      • 支持并行测试:可同时以4种独立的采样速度进行测量
    • 高速传输和存储
      • 通过高速USB 2.0或1000BASE-TGigabit以太网²通信可以将数据保存至PC
      • PC实时显示(GIGAZoom引擎)³
      • 实时将数据保存到PC硬盘或SL1000内部硬盘²(1.6MS/s速度 = 100kS/s x 16ch)³
    • 易于使用
      • 标准采集软件方便使用
      • 快速和直观的操作让您能立即开始测量
      • 设置向导指导您完成详细的设置
    • “独立”运行
      • 直接将数据存储至SL1000
    • 丰富的插入式模块库
      • 每个主机有8个模块插槽
      • 12种不同的插入式模块可供选择

    ¹:与10:1探头(绝缘BNC输入)700929组合使用

    ²:选件

    ³:速度取决于PC性能和测量条件。

    高速采集

    在高速波形测量中,YOKOGAWA提供了最大采样率为100MS/s(10ns采样间隔)的测量仪器。通过新开发的100MS/s、12位分辨率、20MHz频率范围、1-kV*绝缘模块(720210),SL1000能够精确捕捉高速、高电压信号。

    此外,您还可以组合多个支持各种信号测量的模块,为广泛应用提供解决方案。

    *: 与10:1探头(绝缘BNC输入)700929组合使用

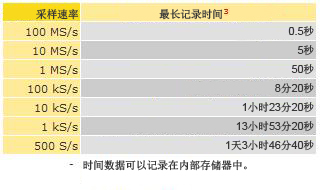

    长时间保存数据

    长时间内采集到的数据长期可以保存至SL1000内存,也可实时保存至PC硬盘或SL1000内置硬盘¹ ²。

    ¹:/HD1选件

    ²:实时硬盘保存的最大速度因测量条件而异。

    ³:触发模式:单一,1个模块测量2个通道。

    支持并行测试

    可用4个不同采样速度同时进行最多测量。针对不同的被测器件各模块采用最合适的采样率,从而降低保存在硬盘中的数据总量。

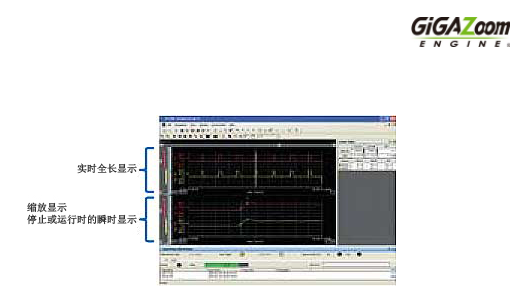

    高速数据传输&GIGAZoom功能

    通过USB 2.0或1000BASE-TGB以太网1可以快速将数据传输至PC。SL1000的高速数据压缩引擎(GIGAZoom)可在PC上实时显示波形²。即使在高速处理大量数据时,也可以达到独立测量仪器相同的显示更新和放大性能。

    ¹:/C10选件

    ²:在测量中能够显示波形的通道数因PC性能和测量条件而异。

    实时保存至硬盘

    连续测量数据可以实时保存至PC硬盘或SL1000内置硬盘¹。文件名可自动指定,节省了操作文件的时间。可同时且实时地将数据保存至PC硬盘和SL1000硬盘¹。这加强了数据存储系统的可靠性,从而能够保护您的重要数据。您可以使用Xviewer波形查看器软件,或通过以太网²在FTP客户端访问SL1000内部硬盘¹。

    ¹:/HD1选件

    ²:/C10选件

    ³:典型值。实际值取决于PC性能和测量条件。

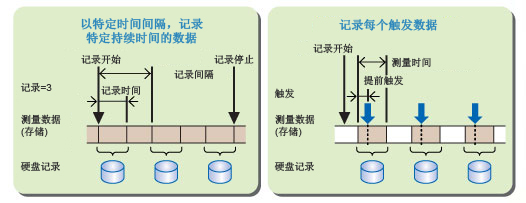

    硬盘记录功能设置

    通过指定记录标准,可以把想要的数据有效自动地记录到硬盘。只需指定记录位置、记录开始和停止条件、重复记录条件和其它标准即可。在Freerun测量中,对于记录开始可定义的参数有:立即开始、时间和报警;记录结束条件可指定参数有:连续、时间、记录时间和报警;重复记录条件可指定参数有:记录周期和记录数量*。在触发测量中,每次的触发测量数据都会被记录。还可以手动把SL1000内置采集存储器中的数据保存至PC硬盘。

    *: 每个记录文件大小最大为12GB(4通道记录,约1.5GW/ch)

    多设备同步

    最多8台设备同步

    • 100MS/s,最多128个通道(16个通道x8台设备)
    • 所有设备可使用4个不同采样率
    • (支持并行测试)
    • 可为所有设备的通道组合触发和报警功能
    • 实时保存的最大速度1
    • PC硬盘:1.6MS/s = 100kS/s x 16个通道 > 10kS/s x 128个通道(到PC硬盘的总数据传输率为1.6MS/s) 设备硬盘:1.6MS/s = 100kS/s x 16个通道(100kS/s x 128个通道,8台设备)

    1:典型值。实际值取决于PC性能和测量条件



    (注意)

    在同步设备模式中,不能同时将数据记录到PC硬盘和SL1000嵌入式硬盘。

    记录文件是针对设备的。(实用软件界面。)
