BT3564 电池测试仪


最大输入电压1000V,针对EV、PHEV的耐高压电池测试仪

所属分类:

电池测试

日置HIOKI

品牌:

  • 概述
  • 详情
  • 选型
  • 资料下载
    • 品牌: 日置HIOKI
    • 商品名称: BT3564 电池测试仪

    最大输入电压1000V,针对EV、PHEV的耐高压电池测试仪



    ● 最高可对应1000V的直接测量
    ● 适用于针对EV、PHEV的高压电池的生产线
    ● 内部电阻测量0.1mΩ~3kΩ(总包电阻/母线电阻)
    ● 搭载高压测试防火花功能
    ● 模拟输出功能
    ● 能对应1000V和高压电池组的测量探头(选件)

    不标配测试线。请根据测量用途购买测试线。作为维修部件提供EXT I/O用的公头连接器(系统端)可使用。

  • 基本参数(精度保证时间1年,调整后精度保证时间1年)

    最大输入电压 额定输入电压: DC ±1000 V, 对地最大额定电压: DC 1000 V
    电阻测量量程 3 mΩ (最大显示3.1000 mΩ, 分辨率 0.1 µΩ,)〜3 kΩ量程 (最大显示3.1000 kΩ, 分辨率 0.1 Ω), 7档切换
    测量精度: ±0.5% rdg. ±5 dgt. (30 mΩ〜3 kΩ量程)
    ±0.5% rdg. ±10 dgt. (3 mΩ量程)
    测量源频率: 1 kHz ±0.2 Hz. 测试电流: 100 mA (3 mΩ量程), 〜10 µA (3.000 kΩ量程), 开路端子电压: 25 V peak (3/30 mΩ量程), 7 V peak (300 mΩ量程), 4 V peak (3 Ω〜3.000 kΩ量程)
    电压测量量程 DC 10 V (分辨率 10µV)〜DC 1000 V (分辨率1mV), 3档切换
    测量精度: ±0.01% rdg. ±3 dgt.
    显示 电阻 ±31000, 电压 ±999999 (仅1000V时±999999 或±110000) LED
    采样时间 FAST, MEDIUM, SLOW
    比较器 判定: Hi/IN/Lo (电阻, 电压分别独立判定), 综合判定 (PASS/FAIL、 电阻判定结果和电压判定结果的AND运算), 画面显示, 蜂鸣音, 向外部I/O输出 (开路集电极, 35 V, DC50 mA max.))
    模拟输出 电阻测量值 (显示值 DC 0 V〜3.1 V)
    接口 EXT I/O, RS-232C, 打印机 (通过RS-232C), GP-IB
    电源 AC100〜 240 V, 50/60 Hz, 30 VA max.
    体积及重量 215W × 80H × 329D mm, 2.6 kg
    附件 使用说明书×1, 电源线 ×1, 使用上的注意事项 ×1

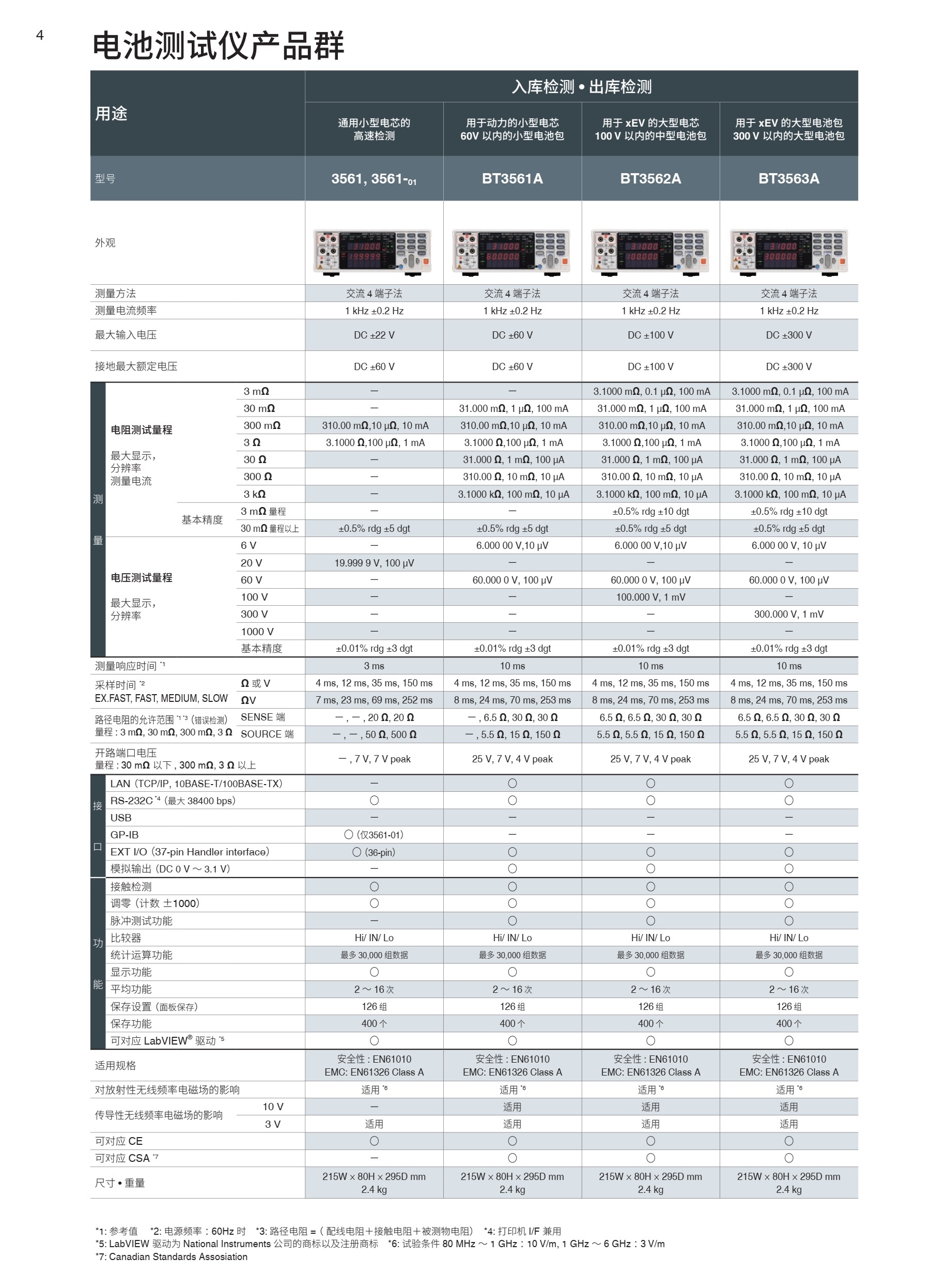

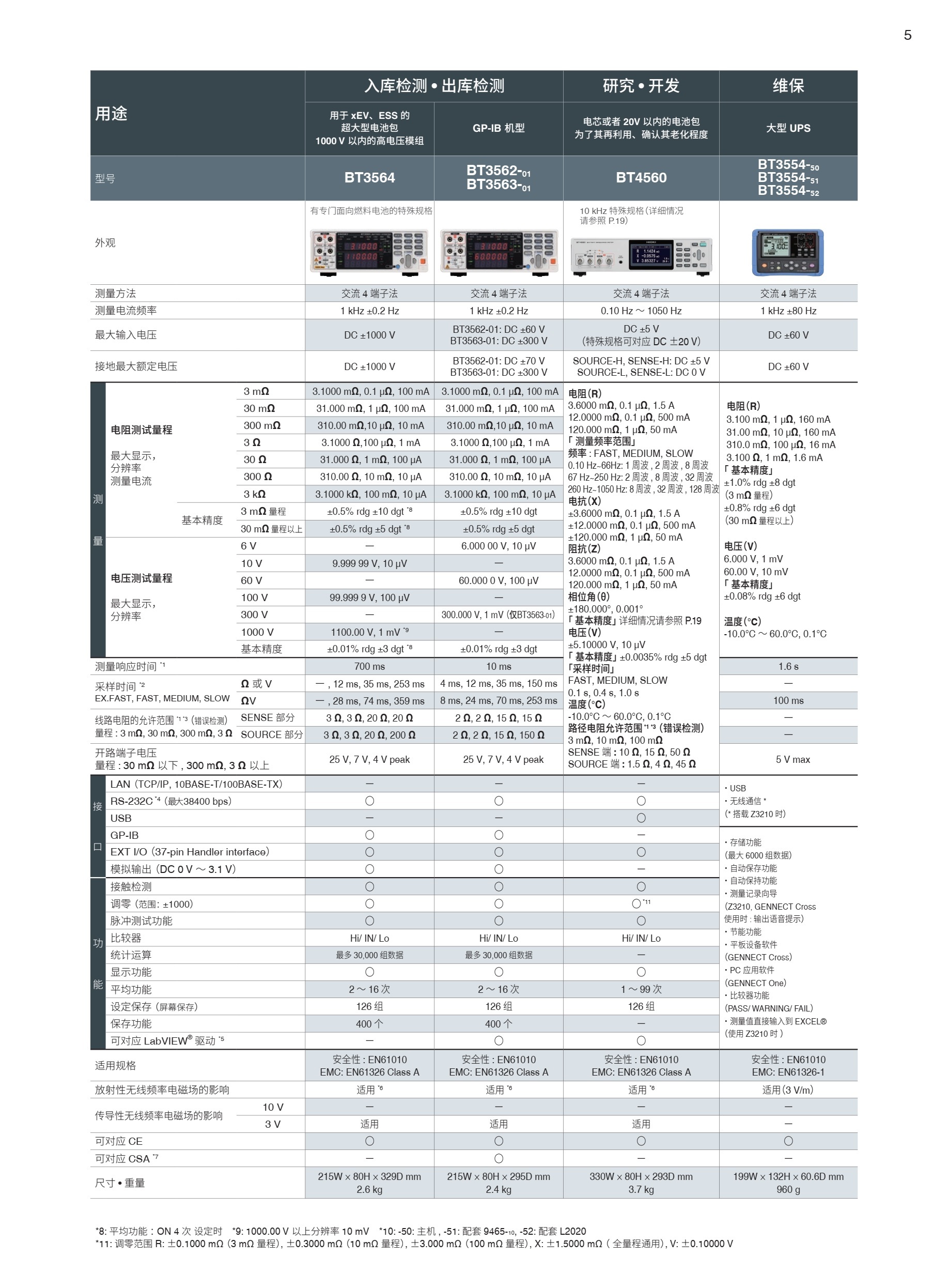

  • HIOKI电池测试仪系列产品样本
