多通道阻抗仪ZM850


所属分类:

系统集成产品

品牌:

  • 概述
  • 详情
  • 选型
  • 资料下载
    • 商品名称: 多通道阻抗仪ZM850

    在FC电池模组评估中,必须监测内部阻抗,以便了解电池模组状态的变化。

    随着FC模组性能的提高,内部阻抗变小,在干扰严重的环境下,评价设备很难测量全模组燃料电池在高电压大电流时的阻抗。

    多通道燃料电池阻抗分析系统ZM850,由于其卓越的抗干扰电路技术和信号处理能力,能在恶劣的干扰环境下实现高精度,高稳定的阻抗测量。

  • 产品特点



    瞄准超过几十Kw的全模组燃料电池,在恶劣的干扰环境中实现高精度,高稳定的阻抗测量



    高精度・・・确保抗干扰性能

    由于卓越抗干扰电路技术和信号处理功能,实现了评价设备在高电压大电流和干扰严重环境下,

    对全模组燃料电池实施高精度高稳定性的测量。

    多通道,同时测量・・・最多可14通道同时测量

    通过在测量模组的同时,测量各电芯的阻抗,从而可掌握电池模组内部的状态差异。

    具有频率扫描测量和固定频率连续测量功能

    除了通过频率扫描的Cole-Cole方式,还可利用单频或双频连续测量功能,监视FC电池模组

    中的状态变化。

    支持高电压,大电流・・・测量范围最大400 V1000 A.

    对应于常见的高电压,大容量全模组燃料电池的测量。

    灵活性 应对用户的个别需求

    灵活的软件,以应对支持各种FC电池模组评价设备。



    阻抗计ZM850安装在电子负载装置和测量架上的概念图





    燃料电池交流阻抗测量

    交流阻抗法,是在发电状态下的燃料电池的直流负载电流中叠加微小的交流电流,并对此时的电流,电压波形进行演算处理求得阻抗值。

    阻抗仪ZM850,具备了扫描测量交流叠加电流的频率,并将其结果以实数部和虚数分别表示的Cole-Cole测量功能,以及用户指定的固定频率连续测量功能。

    燃料电池的阻抗分析---包括通过对叠加的交流电流进行多频率扫描测量,获得Cole-Cole图的「频率扫描模式」和用户指定频率进行测量,并显示测量结果趋势图的「固定频率模式」。
    通过Cole-Cole图可以掌握燃料电池堆的整体状态,关键的频率可以通过固定频率模式进行阻抗测量,并显示变化趋势图,可以监测燃料电池堆的内部状态变化。
    例如、电解质膜电阻(Rm)的对应频率是1kHz,使用固定频率模式进行测量,燃料电池堆的运转状态发生变化时,可以监测到电解质膜电阻的相应变化情况。

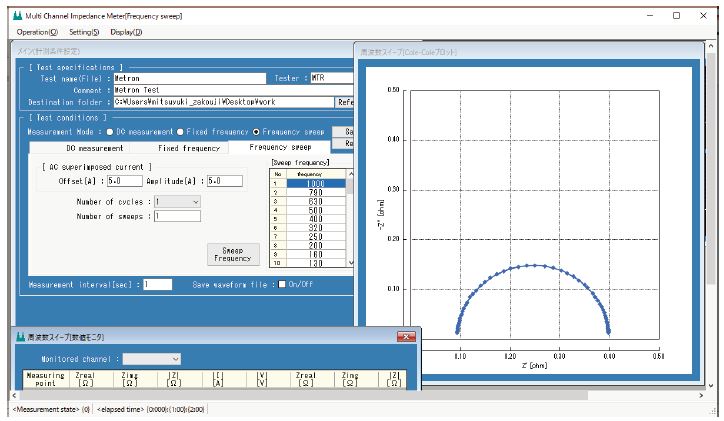

    频率扫描模式

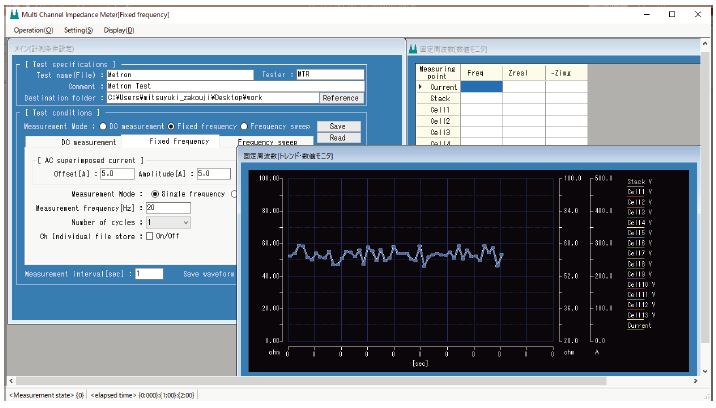

    固定频率模式



    ZM850主要技术规格





    区 分

    項 目

    内 容

    组电压

    信号

    ch

    1ch



    入范

    200mV~2000V

    最大1000Vrms(1kHz以下)

    同相电压

    最大800V



    电压

    信号

    ch

    最大13ch



    入范

    10mV~200V

    最大140VDCACpeak

    同相电压

    最大400V



    信号

    感器

    DC-CT

    CT1000 yokogawa出品

    検出

    最大1000A

    衰减比1500:1/分流:3Ω

    电压流信号

    量功能

    A/D分辨率

    16bit



    最大1MS/s



    率范

    300kHz



    限制(LPF)

    400Hz/4kHz/40kHz/Full



    阻抗

    量部

    量方式

    固定连续测

    固定率:単一/

    率范

    0.01Hz~10kHz

    10Hz未満DC耦合

    10Hz以上AC耦合

    定分辨率

    20Stepdecade

    任意率の個別定可能

    1/2/4/8

    1kHzx10

    率のx1000倍以上



    量精度

    1%

    交流信号平超过测量范20

    负载的情况下(相位差= 0

    量間隔

    1以内

    1kHz固定、1ch

    交流重畳控制信号

    ±10V



    工作

    Windows10 x64bit



    量・控制功能

    阻抗演算、結果表示

    DC量、数据保存功能

    管理

    USB认证



    交流负载电负载

    推荐品(客

    PLZ12005WH

    12kW

    10V~800V 64kg (菊水子工出品)

    PLZ20005WH

    20kW

    10V~800V 93kg (菊水子工出品)

    电压

    90V~110V(単相)



    47Hz~63Hz



    费电

    260VA

    不包括用于AC叠加的负载装置

    停止功能

    如有需要,由客户设备侧
