PEM CWT LF 低频交流电流探头


所属分类:

PEM

罗氏线圈

品牌:

  • 概述
  • 详情
  • 选型
  • 资料下载
    • 品牌: PEM
    • 商品名称: PEM CWT LF 低频交流电流探头

    CWT LF 系列电流探头主要为您解决低频电流测量问题的转换工具,它具有:

    测量50/60Hz微小电流 ;

    测量正弦波中非常微小的相移 ;

    CWT的标准和微型感应套环测量电流长脉冲衰减微小。

    CWT LF系列有标准长度和迷你长度的感应线圈

  • 产品特点



    1、电流量程1A峰值到300000A峰值

    2、典型带宽0.1Hz-6MHz

    3、非常低的“衰减”值

    4、纤细,柔软的高性能感应线圈可以定制成CWT标准型和CWTMini型的任何规格

    5、瞬时电压的输出为峰峰值±6V,可以直接与示波器、数据采集设备、数字电压表以及电力记录设备相连接。

    6、欧盟认证产品



    推荐应用

    CWT LF具有出色的低频带宽,使其非常适合以下应用

    1、 工频(50HZ/60Hz)的微小电流测量

    2、 需要相移较小的正弦电流测量

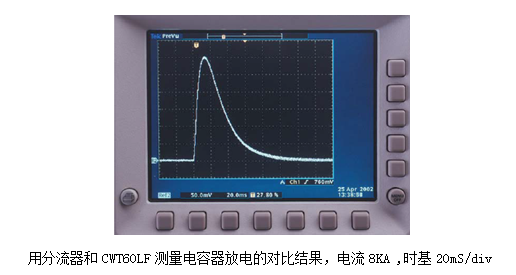

    3、 长脉冲电流测试 (比CWT标准系列和CWTM ini系列衰减值小)





    参数



    典型精度:在感应线圈正中央时为0.2%,考虑到位置影响一般1%

    典型线性误差:±0.05%

    电流变化率di/dt(不能超过以下值)

    标准线圈:峰值 11KA/μs;有效值0.8KA/μs   at 70度

    微型线圈:峰值 14KA/μs;有效值0.85KA/μs  at 70度



    线圈和导线及积分盒:



    ①感应套环圆周长 100 or 200mm(可以根据要求定制)

    ②感应套环交叉部:3.5mm(2KV 绝缘)

    4.5mm(5KV绝缘)

    ③导线长 标准线长1m或2.5m 和4m(可以根据要求定制)

    ④电源供应

    1)B 电池4AA(1.5V标准碱性电池)

    2)R 充电电池 4AA(可充电NiMH电池)充电时间累计40小时,使用时间累计30小时

    3)-plus- 12~24V(±10%)直流输入2.1/2.5mm 插座

    ⑤机盒尺寸规格 H=183mm ,W=93mm, D=32mm

    ⑥输出接口 BNC(输出阻抗50Ω~软管0.5m BNC-BNC同轴线)



    电源供应

    1)B 电池4AA(1.5V标准碱性电池)

    2) R 充电电池 4AA(可充电NiMH电池)充电时间累计40小时,使用时间累计30小时

    3)12~24V(±10%)直流输入2.1/2.5mm 插座

    机盒尺寸规格 H=183mm ,W=93mm, D=32mm

    输出接口 :NC(输出阻抗50Ω~软管0.5m BNC-BNC同轴线)



  • 选型:   型号+电源选项/电缆长度(米)/感应线圈圆周长度(毫米)/绝缘

    例如:   CWTLF R/ 4/100/2
