示波功率仪 PX8000


所属分类:

功率分析仪

横河YOKOGAWA

  • 概述
  • 详情

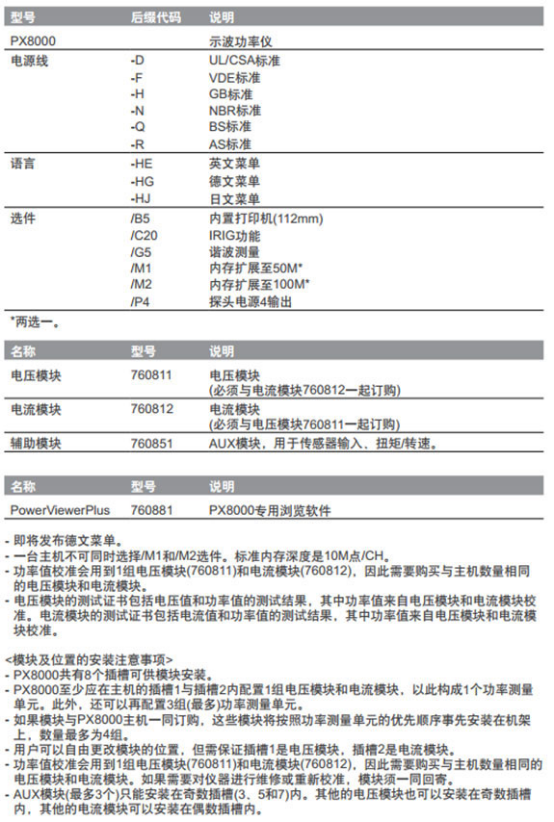

  • 选型
  • 资料下载
    • 品牌: 横河YOKOGAWA
    • 商品名称: 示波功率仪 PX8000

    凭借全球领先的功率测量专业知识和在示波器设计领域的悠久历史,横河推出了世界上第一台示波功率仪PX8000。传统功率分析测量仪器不能提供准确的时间测量,而示波器又不是为测量功率而设计的仪器。作为世界上首台示波功率仪,PX8000为功率测量领域带来了示波器风格的瞬态测量。 PX8000是一台应用范围极广的通用仪器,从可再生能源到尖端机器人技术等方方面面,都能让研究人员进行精确的功率测量。无论在什么领域,功率损耗都极受重视。这就意味着,任何电力消耗都能从PX8000所带来的精确测量与分析中受益。

  • 瞬态功率分析仪测量与分析

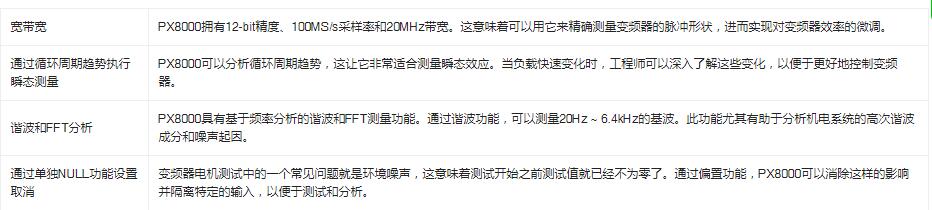

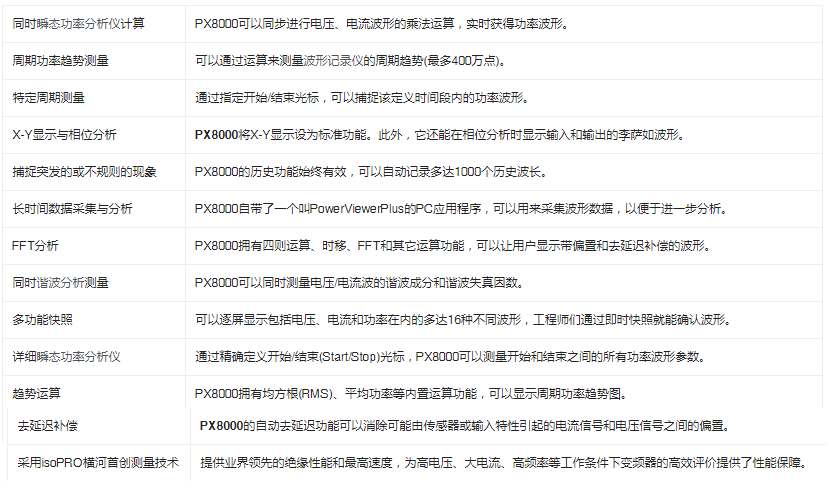

    PX8000拥有多个创新功能,支持瞬态功率的关键测量与分析。





    PX8000是一台应用范围极广的通用仪器,从可再生能源到尖端机器人技术等方方面面,都能让研究人员进行精确的功率测量。无论在什么领域,功率损耗都极受重视。这就意味着,任何电力消耗都能从PX8000所带来的精确测量与分析中受益。

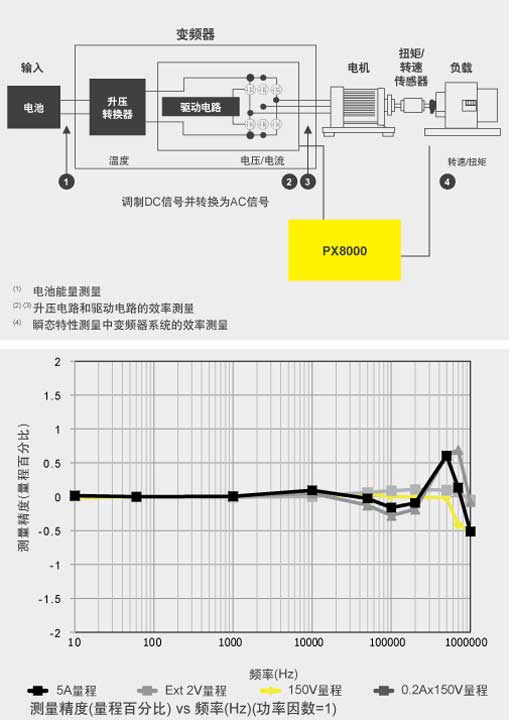

    变频器和电机测试

    电动汽车和混合动力汽车有许多电气和机械部件,在进行整体性能评价时,往往需要同时测量这些部件的效率。PX8000极为灵活、精确度高、带宽更宽,非常适合同时绘制用于优化升压电路和变频器效率的功率读数范围,而升压电路和变频器则是电动汽车整体性能评价中的两个关键要素。





    PX8000是一台应用范围极广的通用仪器,从可再生能源到尖端机器人技术等方方面面,都能让研究人员进行精确的功率测量。无论在什么领域,功率损耗都极受重视。这就意味着,任何电力消耗都能从PX8000所带来的精确测量与分析中受益。

    变频器和电机测试

    电动汽车和混合动力汽车有许多电气和机械部件,在进行整体性能评价时,往往需要同时测量这些部件的效率。PX8000极为灵活、精确度高、带宽更宽,非常适合同时绘制用于优化升压电路和变频器效率的功率读数范围,而升压电路和变频器则是电动汽车整体性能评价中的两个关键要素。

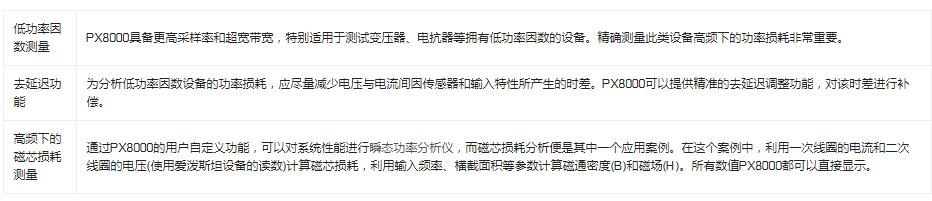

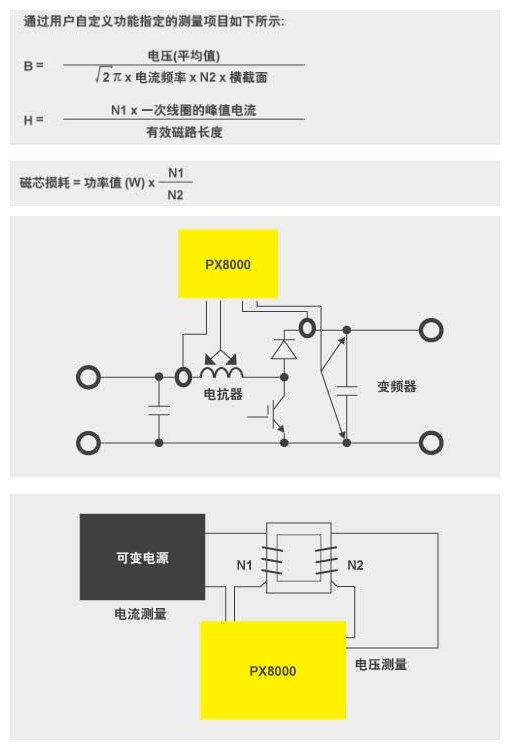

    逆变升压电路中的电抗器损耗测量

    电抗器由电磁芯和线圈组成,位置在变频器之前,作用是过滤噪声和提高电压电平。电气工程师要关注的重点是如何降低整个变频器系统的功率损耗,同时电抗器性能也是他们的兴趣所在。对此可以有两种评价方法,一种是测量电抗器的直接损耗,另一种是测量铁损。因为PX8000可以同时容纳高频测量和低功率因数条件,所以这两种评价方法都可以支持。

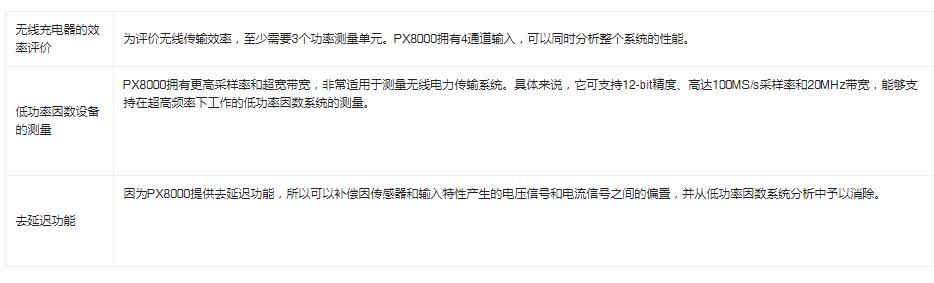

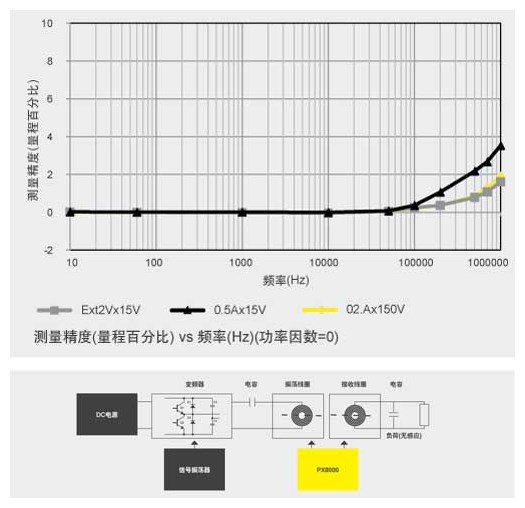

    无线充电器的效率测量

    智能手机、平板电脑等移动设备的无线充电技术是当今研究的重点。汽车制造商也正在寻求实现电动车无线充电的契机。无线充电依靠的是两个可传输特定频率的电磁线圈,因此如何有效传输电力和阻止功率损失自然变得十分重要。PX8000可以在高频和低功率因数下工作,是测量此类系统的理想工具。

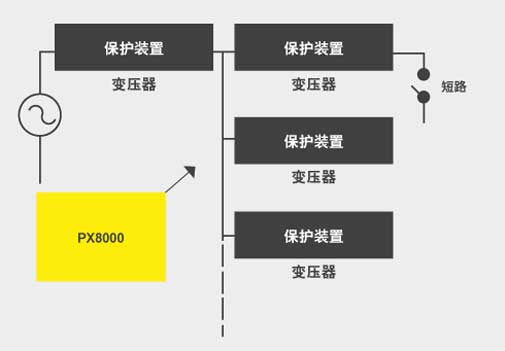

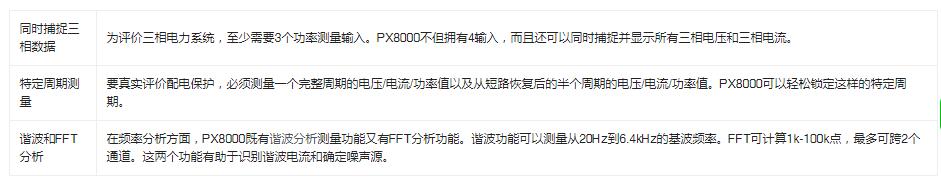

    电力分配

    配电系统在负荷切换或短路时需要保持恒压和恒功率。因此,必须对三相电力系统配电保护装置或断路器的瞬态电压和瞬态功率分析仪进行测试。PX8000可以捕捉波动的电压和电流波形,计算功率参数(包括电压值和电流值),得出指定周期的平均值并显示所有数值。

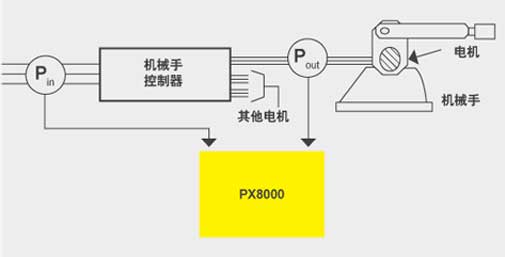

    工业机器人的瞬态响应

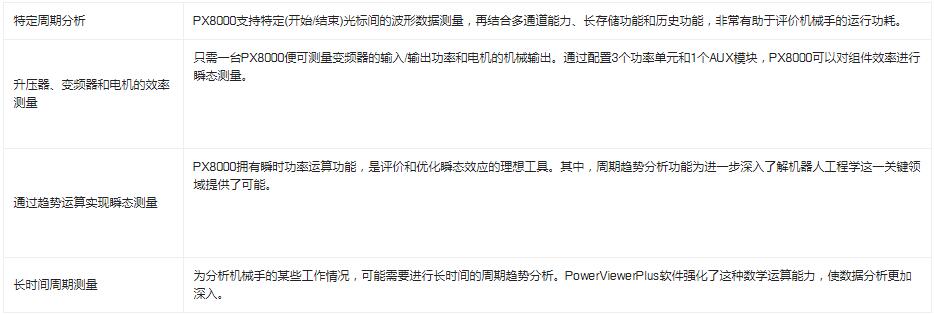

    为了评价由电机驱动的机器人,需要全程测量所有电机以及控制器在全速状态和各动作模式下的电力消耗。设计工程师需要测量重复动作模式中出现的浪涌电压、电流和功率。计算机械输出与输入功率的比值可得到效率。在实际工作条件下,这类电机加速/减速的时间范围可覆盖几秒到几百毫秒。由于PWM驱动电机是从复位位置旋转到最高速度,因此驱动频率可以从DC变化到几百赫兹。PX8000可以让设计工程师深入了解机械手工作性能的功耗和效率。

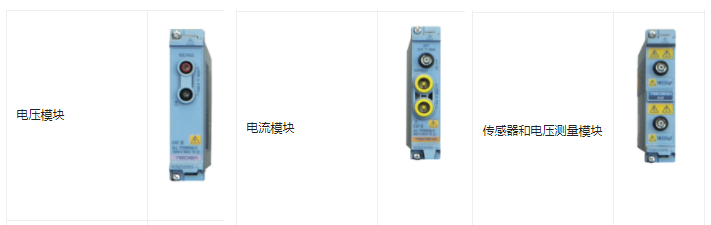

    模块





    长时间现象捕捉

    高达100Mpts的大容量内存支持在较高且适合的采样率下执行长时间测量。

  • 示波功率仪 PX8000产品简介
