  • 1功率分析仪 WT500.jpg

功率分析仪 WT500


所属分类:

功率分析仪

横河YOKOGAWA

  • 概述
  • 详情

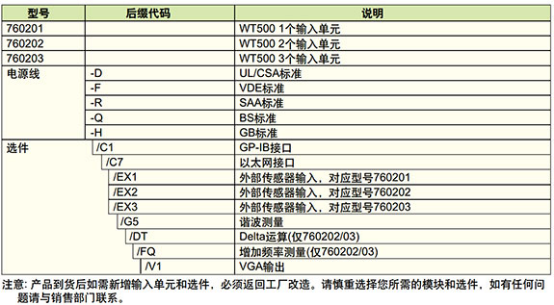

  • 选型
  • 资料下载
    • 品牌: 横河YOKOGAWA
    • 商品名称: 功率分析仪 WT500

    横河测试测量WT500 功率分析仪是一款可测量单相和三相功率的中端产品。半机架机身设计,紧凑结构,可进行双机架安装。标准配置包括彩色液晶显示屏、用于通讯和存储的USB接口等。基本精度为0.1%,最大输入为1000Vrms 40Arms,测量带宽为DC到100kHz。

    新特性: WT500是由标准性能评估机构(SPEC)批准的设备,可用作功率分析仪效率基准。

  • 功率分析仪wt500特点

    -  同时测量电压、电流、功率分析和谐波分析

    -  高速数据更新(100ms)

    -  显示数值、波形和趋势

    -  测量买/卖电能

    -  设置简单、操作方便

    电流量程: 0.5~40A



    电压量程: 15~1000V



    基本功率精度: 0.1%



    频率量程: DC 0.5Hz~100kHz

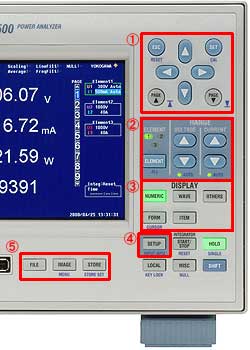

    按键布局提供直观控制

    1. 光标键
    2. 使用光标键可在四个不同方向上移动屏幕上的光标。还可使用光标键和SET键在软菜单中进行选择。WT500的菜单结构比其它型号更便于用户使用。
    3. RANGE键
    4. 使用RANGE键可设置电压和电流量程。使用上下键可以直观快捷地设置量程。
    5. DISPLAY键
    6. 使用DISPLAY键可在数值显示、波形记录仪显示和其它显示之间进行切换。可轻松地改变显示格式。
    7. SETUP键
    8. 使用SETUP键可输入功率分析仪测量所需的各种设置,比如接线方式和滤波器。
    9. FILE、IMAGE和STORE键
    10. 这些与数据存储相关的按键都在同一个 区域中。可方便地将数据存入USB存储器中。

    特点

    • 同时测量DC和AC信号
    • DC/AC信号转换技术评价在再生能源市场中非常重要。使用2个或多个输入单元,WT500可同时测量DC和AC信号,并计算输入-输出效率。
    • 用于充电/放电和买电/卖电的单独积分功能
    • WT500拥有积分功能,不仅能够评价二次电池等的充电放电电流,还能评价光伏发电系统中的卖电和买电。
    • 用USB存储器直接保存测量数据
    • 可将测量数据以CSV格式直接存入USB存储器中。
    • 使用光标键可轻松地进行设置
    • 菜单式屏幕实现直观设置。
    • 使用谐波测量/G5选件可同时测量常规数据和谐波数据
    • 可同时测量电压有效值、电流有效值、功率分析值和最高50次谐波分析成分。
    • WT系列产品用于节能设备的功率评估
    • WT系列产品作为功率计,被用于绿色IT、能源之星、削减CO2排放及其他节能设备。包括WT500在内的所有WT系列产品可以满足您的功率评价需求。



    全新设计的操作界面

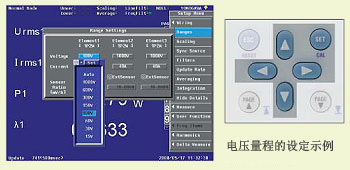

    使用上下左右光标键实现直观地操作。



    为减少设置错误,菜单内容按测量优先等级排列显示。



    直接保存测量值功能

    安装了两个外设USB端口,可以在最短时间内将数据(最大1GB)保存到USB存储器中。可在Excel等应用程序中打开保存的数据。

    * Excel是Microsoft Corporation在美国的注册商标。

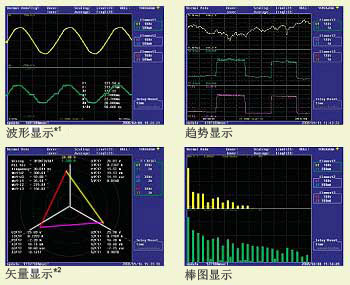

    多种显示格式

    除显示数值数据外,WT500还可以显示输入信号的波形和趋势(随时间变化的数值数据)。并且,安装谐波测量选件(/G5)的WT500还可以选择棒图显示和矢量显示。

    *1 可显示高达约5kHz的波形。



    *2 不含单相型号。



    数值和波形显示不可进行分屏显示。





    效率设置简单、显示方便

    通过从列表中选择输入单元或输出单元,可设置2个效率公式。

    示例:η1 = PΣ/P1 x 100%

    η2 = PΣ/P2 x 100%

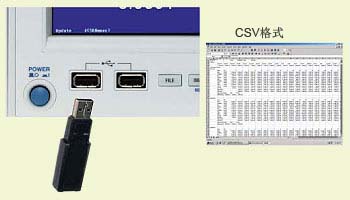

    USB存储功能

    测量数据中必要的项目(如电压、电流和功率)以二进制或CSV格式(最大1GB)保存至USB存储器中。

    使用Excel等常用应用程序可以打开以CSV格式保存的文件,从而以图表形式显示数据。

    多种积分功能



    除有功功率(WP)、电流(q)、无功功率(WQ)和视在功率(WS)的积分功能外,还新增了买/卖瓦时测量功能。还可以计算一段积分区间内的平均有功功率。



    此功能适用于间歇设备控制的变动功率评价。平均有功功率运算使用用户自定义设置。

  • 功率分析仪 WT500产品简介
