高性能功率分析仪 WT1800E系列


所属分类:

功率分析仪

横河YOKOGAWA

  • 概述
  • 详情
  • 选型
  • 资料下载
    • 品牌: 横河YOKOGAWA
    • 商品名称: 高性能功率分析仪 WT1800E系列

    精度 – 在同类功率分析仪器中, WT1800E是唯一能保证功率精度达到“ 读数的0.05% + 量程的0.05%” 的仪器, 它可以执行多达500次谐波分析(50/60Hz基波频率)。



    可靠 – 测量需要重复执行并需要追求准确性。WT1800E稳定性极高, 无论现在还是将来, 都可以确保完成精准的测量。



    灵活 – WT1800E不但拥有最多6输入通道、 宽量程显示和分析功能, 还可以和电脑相连接,能在功率效率和谐波分析领域为客户提供广泛的测量解决方案。

  • 高分辨率显示6输入通道

    可以以2MS/s(16位)的速度执行多达6输入通道的同步测量。 WT1800E拥有高分辨率8.4英寸XGA显示器,最多可以分屏浏览6个波形并显示多达12页不同的测量参数,这使WT1800E成为变频器驱动电机、可再生能源技术以及牵引应用(泵、风扇和混合动力/电动汽车等)中效率测试的理想工具。 WT1800E还可以利用矢量格式或趋势图的方式显示测量结果。

    确保宽量程内的准确性

    可以准确测量宽量程下的电压、电流和频率。 WT1800E的基本功率精度可以达到已选电压量程和电流量程的1% ~ 110%。这相当于15mV到1100V rms的电压、 0.1mA到5.5Arms(5A输入单元)以及10mA到55A rms(50A输入单元)的电流。由于低功率因数误差的影响被最小化(视在功率±0.07%), WT1800E在大相移和高频条件下也可以保证测量的准确性。

    量程设置

    取消不必要的量程变化,可以让信号追踪速度变得更快。通过WT1800E的量程设置功能,用户可以根据自己特定的使用案例来选择输入量程,便于更加迅速地达到最佳量程设置。这降低了重复生产测试所耗费的时间,例如以下经常在生产线上执行的设置:设为OFF→100V→OFF等等。

    谐波分析

    即使数据更新周期只有50ms, WT1800E也可以在50/60Hz的基波频率下分析多达500次的谐波。除了功率参数以外, WT1800E还提供两个选件用于谐波分析。

    • 谐波测量模式(/G5选件)

      用于分析基波、谐波成分和总谐波失真(THD)
    • 双谐波分析(/G6选件)

      用于测量来自两个不同源的谐波,例如变频器、变速电机、照明镇流器、 UPS等的输入和输出。

    功率积分和自动量程

    可以测量电网的能源买卖或电池充放电。通过功率积分功能, WT1800E可以对正负瞬时值进行积分运算。当设备从待机过渡到操作模式等负载条件变化相差很大时, WT1800E还可以测量总能量(Wh)和电流(Ah)。当一个输入信号开始跌出预计的量程时,此功能可以自动调整量程,继续执行测量值的积分运算。

    高速数据采集

    通过高速数据采集功能,可以根据时钟信号频率的不同,每5ms(外部同步设为OFF)或者1ms ~ 100ms(外部同步设为ON),计算一次直流信号和三相设备的SigmaUrms、 Sigma-Irms、 Sigma-P。

    灵活&自动数据更新

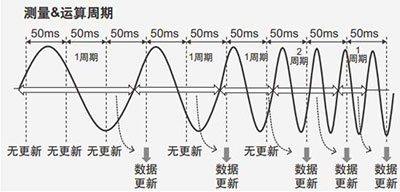

    可以手动或自动设置测量周期。 可以在50ms~20s之间设置9个数据更新周期, 也可以跟随输入频率的波动, 自动改变数据更新率。 测量电机等输入信号频率取决于RPM的设备时, 此功能尤为有用。

    用于AC/DC电流传感器的DC电源(/PD选件)

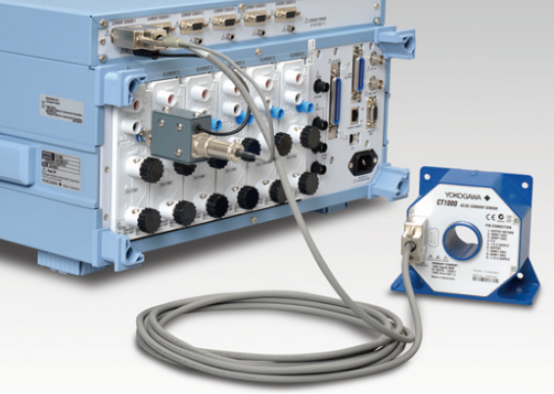

    WT1800E配备了用于AC/DC电流传感器CT系列的DC电源。 通过使用专用连接线和分流器, WT1800E可以测量大电流。 通过这种方式连接传感器, 可以提高信噪比和抗干扰度。
    * 如要使用分流器, WT1800E必须安装/EX选件。

    电机评价功能

    WT1800E不但可以测量电参数, 安装电机评价功能选件后, 还可以通过扭矩转速传感器的模拟和脉冲输出, 测量转速/方向、 扭矩、 机械功率、 同步速度、 滑差、 电角度、 电机效率和总系统效率。



    WTViewerEfree应用软件

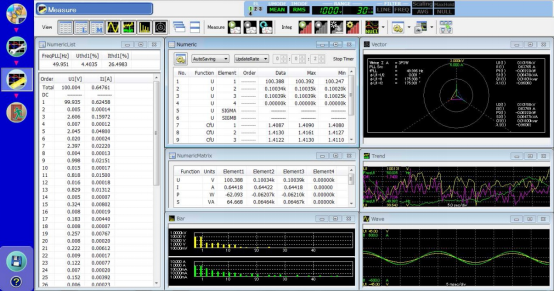

    可以使用PC轻松查看、 控制并下载测量结果。WTViewerEfree是一款免费软件, 通过通信接口将WT1800E和PC连接起来, 可以在PC上轻松访问数值、波形、 趋势和谐波数据。

    用户自定义事件和运算

    通过事件触发功能, 用户可以对进入或跌出指定范围的功率、 电流或其它参数设定限制。 如果数据满足触发条件, 可以存储、 打印或将其保存到USB等存储设备。 自定义运算最多可以定义和使用20个公式。

    以下基本特征示例显示了WT1800E的高精度和良好稳定性

    相同峰值因数下的频率和功率精度特性

    共模电压对读数的影响

    任意功率因数下额定量程输入的总功率误差(50/60Hz时)

    功率因数为零时的频率和功率精度特性





    应用

    WT1800E是一台多功能型功率分析仪, 其精准的功率测量能力可以帮助研究人员、 设计师和工程师在能源效率、 节能和可再生能源领域内完成各种各样的测试应用。 无论是在节能设备/电器、 混合动力/电动汽车的生产领域, 还是在可再生能源技术领域, WT1800E都是可以完成电子测量和能源分析的通用型仪器。 主要应用包括:

    • -电动汽车、 混合动力汽车、 插电式混合动力汽车
    • -变频器、 电机和泵等工业设备
    • -太阳能、 风能等可再生能源技术
    • -空调、 冰箱等办公楼和家用电器
    • -服务器、 路由器和交换机等IT数据中心设备
    • -电池充电和便携设备
    • -镇流器、 LED照明和荧光灯照明
    • -飞机电源系统

    变频器和电机测试

    概览

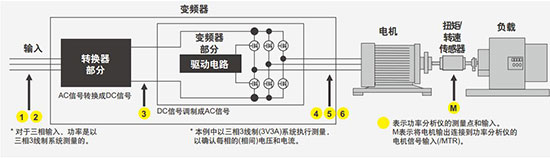

    电动及混合动力汽车有许多电子和机械部件, 因此, 整体性能评价需要对效率进行测量。 WT1800E可以执行6个功率输入的测量, 操作灵活且拥有宽带宽, 是测试和评估变频器输入和输出之间效率的理想工具。 通过选配电机评价功能, WT1800E可以测量转速和扭矩变化。

    Delta运算

    通过获取各单元的电压和电流瞬时测量值之和及之差,可以得出线电压和相电压。

    • 在三相3线制系统中计算没有测量的线电压和相电流(图1)。
    • 星形-三角形转换: 使用三相4线制数据根据相电压计算线电压。
    • 三角形-星形转换: 在三相3线制(3V3A制)系统中根据线电压计算相电压(图2)。






    WT1800E的优势






    宽带宽和高速采样

    WT1800E提供16位的高分辨率和2MHz采样,确保能以更高的精度测量更快的信号。

    电机评价: 电角度/旋转方向测量

    可以通过转速传感器或扭矩传感器的模拟/脉冲输入来测量电机的转速、 扭矩和输出(机械功率)。

    谐波和双谐波测量

    可以同时测量失真因数(如THD)、 基波和谐波成分。 即使在50ms的数据更新率下, 也可以测量高达500次的谐波。 用户还可以同时测量两个不同源的谐波。

    电池充电和放电测量

    通过积分测量, 可以对电池的充电和放电进行评估。 以2MS/s的高速采样率捕捉瞬时正值和负值。

    线路滤波器可滤掉高频成分

    在变频器波形的功率评价中, 测量值会受到高频成分的影响。 通过数字滤波器功能, 可以去除叠加在信号上的不必要的高频分。 每个输入单元都可以单独设置滤波器。 WT1800E标配1MHz、 300kHz的模拟滤波器和可以在100Hz~100kHz之间设置的数字滤波器(步进100Hz)。

    可再生能源系统的效率

    概述

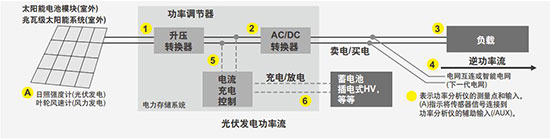

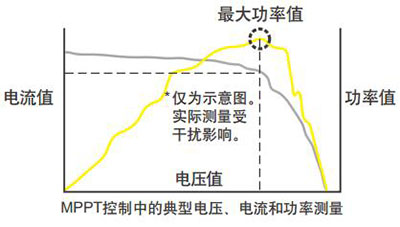

    光伏电池模块和风力涡轮机产生的能量通过功率调节器从直流电转换为交流电。 最大限度降低这些转换中的损耗, 可以提升整个能源系统的效率。 每台WT1800E能够提供最多6个通道的功率输入, 可以测量每个转换器之前和之后的电压、 电流、 功率和频率(交流), 以及转换器效率和充电效率。

    电池充电和放电测量

    通过积分测量可对电池的充电和放电进行评估。 以大约2MS/s的高速采样率捕捉瞬时正值和负值, 分别进行积分并显示各总值。






    WT1800E的优势






    宽带宽和高速采样

    WT1800E提供16位的高分辨率和2MHz采样, 确保能以更高的精度测量更快的信号。

    谐波和双谐波测

    在测试电机时, 需要在从低到高的各种转速下进行评估。 WT1800E支持0.1Hz的频率下限, 能够在电机转速极低的状态下测量谐波, 无需使用外部采样时钟

    电机评价: 电角度/旋转方向测量

    可以通过转速传感器或扭矩传感器的模拟/脉冲输出来测量电机的转速、 扭矩和输出(机械功率)。

    NULL功能:调整每个输入的偏置

    测试变频电机时, 环境噪声是一个普遍存在的问题。 这就意味着在测试开始之前测试值已不为零。 通过NULL功能, WT1800E可以分别启用、禁用或重置每个单元的电压、 电流和电机输入信号的偏置值。

    DA输出和远程控制

    在获取电压、 电流、 功率和效率等数据的同时,有时候可能需要检查数据与其它测量数据(温度等)一起的变化。 DA输出功能允许输出最多20个通道的模拟信号。

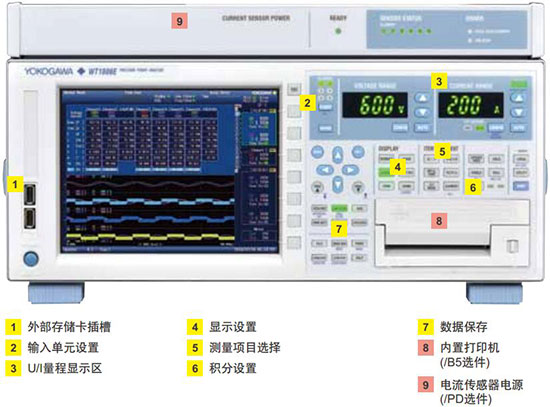

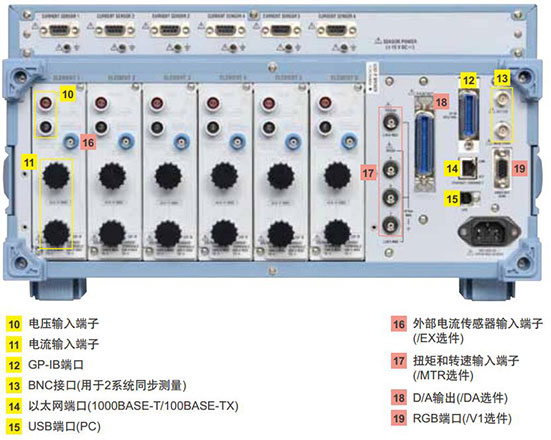

    前面板和后面板



    2输入单元

    基本功率精度: ±(读数的0.05% + 量程的0.05%)*1

    测量带宽: DC, 0.1Hz ~ 1MHz

    低功率因数误差: cosø = 0时功率因数的影响

    S的0.07%

    S是视在功率的读数

    ø是电流和电压间的相位角

    温度范围: 23 ±5˚C

    电流量程

    • 直接输入: 1/2/5/10/20/50A*2

      10/20/50/100/200/500mA, 1/2/5A*2

      (可以同时安装50A和5A输入单元)
    • 外部电流传感器输入: 50/100/200/500mV, 1/2/5/10V*2

    电压量程:1.5/3/6/10/15/30/60/100/150/300/600/1000 V*2

    有效输入量程: 1% ~ 110%

    数据更新周期:50 ms ~ 20 s 或 Auto

    *1 详见本资料“ 规格” 。

    *2 峰值因数CF3时的电压量程和电流量程。

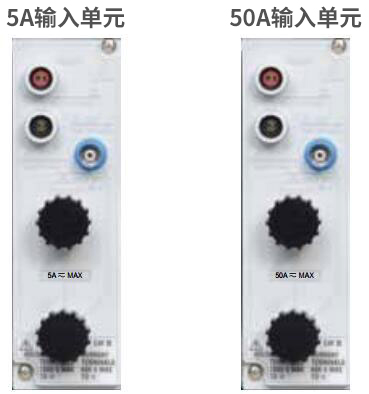

    5A和50A输入单元可以安装在一台仪器上。 这样, 工程师使用一台WT1800E就可以执行多个应用。 例如, 备用电源的测量以及对被测设备多种操作模式的评价等等。
