    • 品牌: 横河YOKOGAWA
    • 商品名称: 高精度大量程交流标准电压电流源 2558A

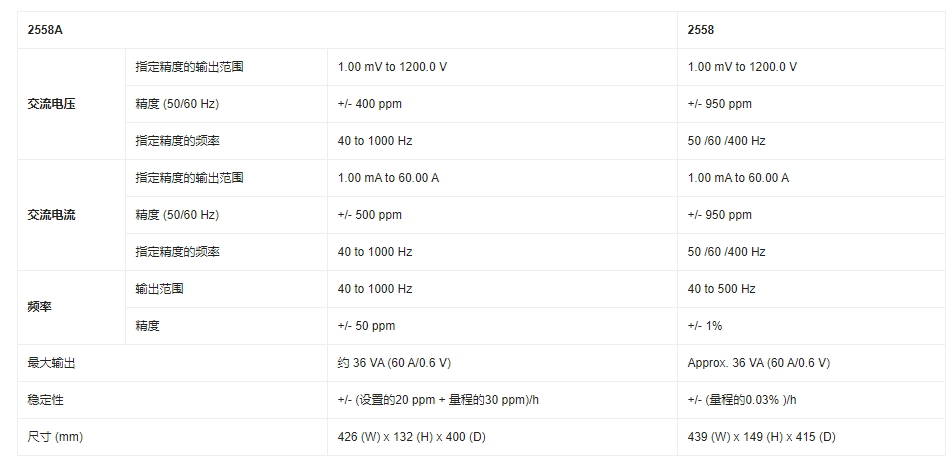

    YOKOGAWA 2558A交流标准电压/电流源可以为仪表、钳型表和电流传感器的校准提供简单、独立的解决方案。2558A是一款经济实惠的高精密标准源,可以大量程输出交流电压和交流电流,适用于校准各类电子测量仪表。YOKOGAWA曾于1979年推出过2558交流标准电压/电流源,这款标准源已于2003年停产。与老产品2558相比,今年新推出的2558A交流标准电压/电流源在精度和其他性能方面均得到显著提高。



    YOKOGAWA 交流标准电压/电流源2558A不但操作简单,还拥有值得客户信赖的可靠性.

    • 扫描(电压/电流/频率)
    • 输出分压器
    • 直接读出偏差
    • 数字显示输出
    • 通用电流输出端子
    • 高精度
    • 高稳定性
    • 大输出量程
    • 大频率量程

    交流电压可输出范围可达1.00mV~1200.0V, 交流电流可输出范围可达1.00mA~60.A。因此,2558A适于校准交流模拟仪表,可使校准更具成本效益。通过旋钮控制和多个计算机接口,2558A的前面板操作更加直观,还可以利用ATE系统对其进行控制。

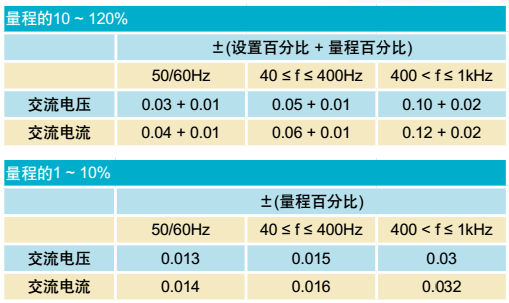

  • 高精度

    交流电压: +/- 0.04 %



    交流电流: +/- 0.05 %

    即使校准0.1%精度级别的仪表,交流标准电压/电流源2558A也完全可以胜任。

    高稳定性

    交流电压/电流: +/- 50 ppm/h

    +/- (量程的20 ppm + 量程的30 ppm)/h

    可长时间执行高重复性测量。

    大输出量程

    交流电压: 1.00 mV to 1200.0



    交流电流: 1.00 mA to 60.00 A

    6 电压量程 (100 m/1/10/100/300/1000 ([V]))



    4 电流量程 (100 m/1/10/50 ([A]))



    发生范围为量程的 0 to 144 %

    大频率范围

    40 ~ 1000Hz(频率精度: ± 50ppm)

    2558A既可以选择50/60Hz(商用)和400Hz(航海和航空)的固定频率,也可选择40 ~ 1000Hz的可变频率。

    2558A(50ppm)的频率精度极高,可以用于校准各类频率仪表。

    通过内部移相器,可使多台2558A同步。这就意味着可将两台2558A当作精确的电压/电流源使用,用于校准功率计。

    校准和检查仪表

    通过特定功能,2558A可以准确、高效校准各类仪表。

    使用输出分压器和偏差

    两点或多点校准既迅速、又简单。 只需以较低的分压控制值预先选择需要校准的点数,然后用较高的控制值将输出设到下一个校准点。通过偏差设置,可以直接显示输出值和每个校准点的误差。

    输出分压器和偏差预设

    通过偏差预设控制功能,可以逐步增加输出值(校准点之间,步进值的2~ 5%)。

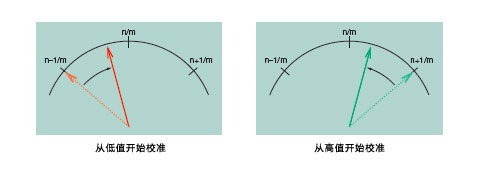

    利用此功能,可以精确接近目标校准点,无论从低值还是从高值都不会超过范围。在需要考虑移动部分的摩擦(迟滞)时,此功能尤为有用。此时,校准点将被校准两次,一次从低值开始校准,一次从高值开始校准,最终校准结果将是两次校准的平均值。

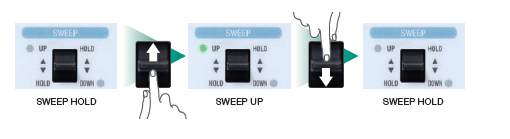

    运用扫描

    可执行高重复性滞针测试。可以在任何一点停止并进行详细扫描。

    功率校准

    可以用两台2558A(分别用于交流电压和交流电流)和一台WT3000功率分析仪组建功率校准系统,以WT3000的读数作为参照。

    一台2558A作为主机使用,提供同步振荡信号。通过调整从机的移相器和监视WT3000的测量结果,可以设置需要的功率因数。再增加几台2558A,即可轻松组建三相功率校准器系统。

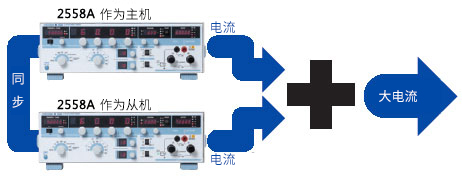

    更大电流输出

    要生成超过72A的更大电流,可以连接两台2558A,使输出加倍达到144A。

    条件:



    • 精度、稳定性、温度系数是每台仪器的总和。



    • 只限50/60Hz。

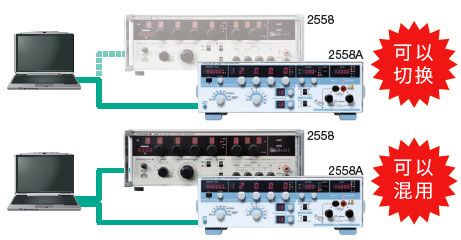

    使用2558现有程序

    2558A是2558的升级产品,支持2558的命令模式,无需修改程序便可从2558切换到2558A。并且,还可以在同一系统中混合使用2558和2558A。

  • 高精度大量程交流标准电压电流源 2558A产品简介
