在光纤网络铺设和维护作业中，市场对现场测试设备的可靠性和易用性需求正在不断攀升。为响应这一需求，YOKOGAWA专门设计出全新的光时域反射仪(OTDR)——AQ7280系列，它们可以为现场技术人员提供既快速又精确的测量，使测量变得更从容。

AQ7280应用广泛，可以满足从光接入网到核心网分析的所有测试测量需求。

YOKOGAWA发布了AQ7280最新固件R1.04。新固件对仪器的功能与性能有以下的提升。
- 增加了 UPnP 控制命令，支持通过 UPnP，手机及平板电脑等移动设备基于网络对AQ7280进行远程控制。
  1. 支持各种浏览器
  2. 可以通过浏览器实现控制与测试文件下载到本地
  3. 支持多个用户同时连接设备，同时进行OTDR的控制。对操作系统没有限制。
- 提升了基于OTDR的在线报告生成功能
  1. 允许一页打印两条曲线
  2. SmartMapper报告中可以选择插入图标
- 改善了算法，优化了1650nm波长测量曲线的质量。
- 对操作界面进行了优化，使操作更加的简单与快捷。
AQ7280应用广泛，可以满足从光接入网到核心网分析的所有测试测量需求。AQ7280 OTDR能为您带来：
- 安全可靠：坚固的机身设计，支持在恶劣的现场条件下工作。成熟的操作系统不但能够确保测量的稳定性，做出快速响应，而且其防护软件还可以出色地抵御病毒攻击。
- 操作方便：采用多点式触摸屏与硬键按钮相结合的双操作模式。通过全新的应用软件，可以实现全自动测量并轻松查看分析结果。
- 闪电速度：闪电开机。多任务处理可大幅提高测试效率。通过无线连接可第一时间获得测量报告。
多任务处理

提高测试效率!

在高效操作系统的管理下，可同时执行多个功能。

如今用户在对特定纤芯执行OTDR测量的同时，还可以确认其他纤芯的光功率和连接器的端面质量。

双操作模式

触摸屏与硬键按钮相结合!

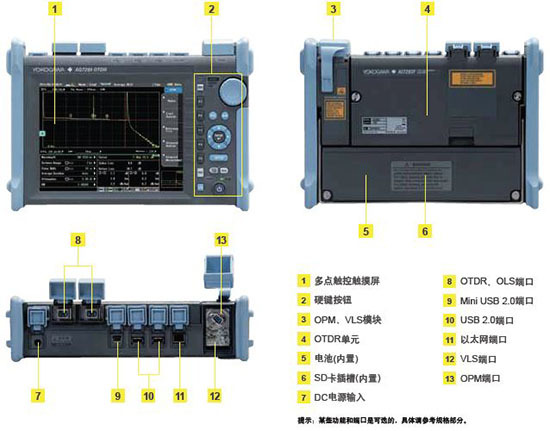

可用手指轻点、滑动、缩放或按压操作仪器屏幕。既可以选择8.4英寸高分辨率多点触控的电容式触摸屏，也可以随心所欲地选择硬键按钮的任意组合。

这使OTDR的操作实现了前所未有的快捷!

闪电开机

不超过10秒钟!

AQ7280从关机状态到测量准备仅需几秒钟时间，这完全归功于最新的高速硬件和高效的操作系统。

测量随时待命！

Smart Mapper

一键测量、完整的网络特性、轻松阅读报告

只需按一个按钮，仪器将利用多个不同的脉宽来进行测量，利用智能算法对线路中的事件进行发现与描述。

简单的图标式视图方便描述线路事件点。通过用户自定义的阈值，可直接执行通过/失败判断。

可轻松切换曲线视图，便于手动补充分析。(选择/SMP选件时可用)

多光纤测量

数据库视图、分组、快速浏览网络特性

数据库视图中包含基于OTDR的应用功能。

可指导用户按顺序跟踪多个光纤的测量情况。

特定纤芯的OTDR曲线、光功率和连接器的表面图像被划分为一组。

利用通过/失败判断，可轻松描述纤芯性能。

无线连接

远程控制、远程数据传输

利用安装WindowsTM操作系统的设备和无线路由连接技术。

可以远程控制OTDR。运用FlashAiTM技术。

，可以将测量结果从OTDR传输到运行windowsTM操作系统的设备上。此外，通过邮件/文件传输软件发送结果/报告可方便直接生成报表。

鹰眼功能

及时准确地定位断点位置

在长距离测量范围内尽可能实现高采样分辨率，从而降低距离偏移误差。

介于距离偏移误差相对较小，用户可以准确定位实际的断点位置，距离精度高。

定位越快，修理越及时。

15小时电池续航能力

持续不断地供电

想象一下，在远程工作站的整个工作时段内，用户都不必担心电池电量耗尽的问题。AQ7280锂电池拥有的强劲电力，可使它在Telcordia标准条件下持续供电15个小时。并且，即使激光一直处于打开状态，续航时间也可长达10个小时！

模块化设计

提供全范围选择

共有9个OTDR模块可供选择，包括从单模到多模、低动态范围到超大动态范围以及2波长到4波长。

用户可根据自身需求为仪器定制光功率计、光源、可见光源以及光纤端面探测器等等。

连接器的质量保证

放大、检测、全面固定

采用高性能LightelTM纤端面探测器，使光纤连接器表面实现可视化，便于检查划痕和污渍。

减少了90%光纤光缆的问题。

方便网络故障排查的优越功能

PDF 报告

内置后期处理软件，用于生成PDF格式的OTDR报表。

报表模板的结构灵活，可满足用户对报表的要求。

通过AQ7280的无线连接，PDF报表可通过网络传输，用于及时汇报。

对间歇性断网的监视

在寒冷天气条件下，因光纤弯曲或连接松动会导致光网连接时断时续。要识别这种间歇性断网就需要用到定期监视和高级分析算法。

OTDR预约测量功能有助于监视用户自定义测量周期和间隔内的特定纤芯。

测量结果将与参考波形作比对，并会对任何差异进行分析。

根据用户自定义损耗阈值，识别特定距离的差异并记录其发生的时间。(选择/MNT选件时可用)

宏弯探测器

通过单键操作就可以获得在同一根光纤上的的多个波长曲线。借助OTDR的高级分析功能中的宏弯定性分析。

当同一事件点在不同波长下损耗的差异超过用户设定的阈值时，这样宏弯点就被发现了。

这样用户可以立刻对光纤网络中的宏弯事件进行识别与定位。

故障定位器

通过结果OTDR的应用功能，可简单识别光纤上的断点位置。

智能算法可灵活适应选中的点对点或PON网络拓扑结构。

距离信息视图简洁，方便理解。

通过轻松地切换曲线视图，可获得更多的详细分析结果。

PON 优化

利用出色的硬件性能和先进的分析算法，AQ7280*可以通过多端口分路器(高达1×128)准确地描述无源光网络(PON)。

PON模式可以帮助初学者或专业用户基于PON拓扑信息轻松进行OTDR测量设置，以获得最佳测量效果。短事件盲区和高采样分辨率让用户能够检测到近端位置上的连接器，近似0.5米(低于20英寸)。

通过内置光学截止滤波器和专用测量端口，AQ7283F模块可以实现PON网络的在线测量与维护。

*适用于选中的AQ7280模块。

多语言支持

提供多种语言显示功能，用户可以用母语操作AQ7280。

可以使用的语言包括但不限于中文、捷克语、荷兰语、英语、芬兰语、法语、德语、意大利语、挪威语、波兰语、葡萄牙语、西班牙语、瑞典语和土耳其语。
