  • 1AQ1210系列 光时域反射仪.jpg

AQ1210系列 光时域反射仪


所属分类:

光时域反射仪(OTDR)

横河YOKOGAWA

  • 概述
  • 详情
  • 选型
  • 资料下载
    • 品牌: 横河YOKOGAWA
    • 商品名称: AQ1210系列 光时域反射仪

    横河作为一家拥有100多年历史的仪器制造商,依托在全球的光测试领域中积累了30多年的经验,现在推出了功能强大的新款光时域反射仪—AQ1210系列。

    针对光纤网络安装和维护中操作人员日益需要更加可靠、易用的现场仪表,横河AQ1210系列OTDR旨在为用户提供快速精准的测量。

    AQ1210 OTDR特点如下:

    安全可靠 – 适合在恶劣现场条件下工作的坚固设计。

    操作方便 – 采用多点式触摸屏与按键相结合的双操作模式。通过全新的应用软件,可以实现全自动测量并轻松查看分析结果。

    快速启动 – 支持闪电开机。多任务处理可大幅提高测试效率。通过无线连接即可快速获得测量报告。

  • 七款机型

    共有7款机型可供选择,满足用户安装和维护各种光网络的需求。

    紧凑机身、长效电池

    外形大小如A5纸张,重量大约1Kg (2.2Lbs)。使用电池可工作10小时。

    触摸屏与按键相结合的直观操作

    AQ1210配备了5.7英寸多点触控的电容式触摸屏,还有一个适合现场操作的旋钮按键。

    连接能力

    通过Wi-Fi或以太网进行数据传输和远程控制。

    增强的OTDR性能

    测量多达128分路的PON系统。

    高速实时测量。

    提高工作效率的功能和特点

    多光纤测量、智能链路分析功能、PDF报告。

    一机多能

    用于多种任务的各种可选功能。

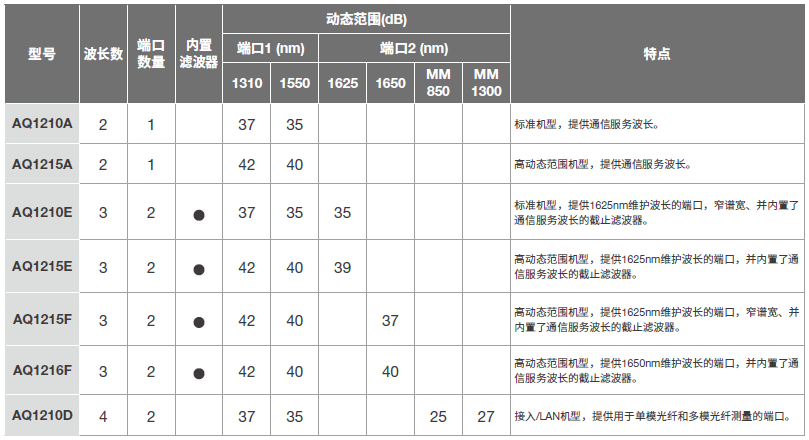

    产品型号

    共有7款机型可供选择,满足用户安装和维护各种光网络的需求(LAN/PON/FTTA/FTTH/FTTB)。

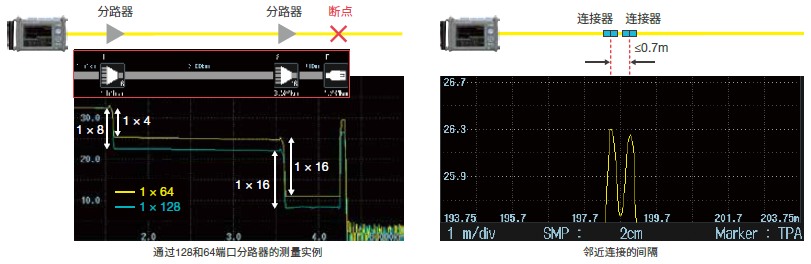

    PON优化

    利用出色的硬件性能和先进的分析算法,AQ1210可以通过多端口分路器(高达1×128)*准确地描述无源光网络(PON)。

    AQ1210可以帮助初学者或专业用户基于PON拓扑信息轻松进行OTDR测量设置,以获得测量效果。

    短事件盲区和高采样分辨率可以让用户的检测距离小到0.5米(<20英寸)*。

    *AQ1215A/E/F和AQ1216F的典型值

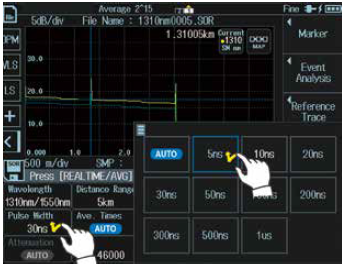

    双操作模式

    AQ1210配备了5.7英寸多点触控触摸屏,可方便的进行触控操 作和曲线缩放。

    此外它还带有一个适合现场操作的旋钮按键。



    长电池续航

    超过10小时的续航能力!

    用户不必担心日常工作中电池电量耗尽的问题。AQ1210锂电池拥有的强劲电力,可使它在Telcordia标准条件下持续供电10个小时。



    快速启动

    小于10秒钟!

    从完全关机状态到测量准备完成仅需不到10秒的时间!



    实时测量

    实时测量是在测量的同时更新并显示测量数据的功能。此功能可用于检测/辨别已装光纤网络的光纤端点、断裂或弯曲的位置。操作人员可以更改测量条件并观察波形变化,如波长、距离量程、脉宽等。

    *实时测量不适用于MAP模式。

    高速

    以每秒5次的最大更新速率显示曲线。可以瞬时检测到光纤弯曲等突发事件。

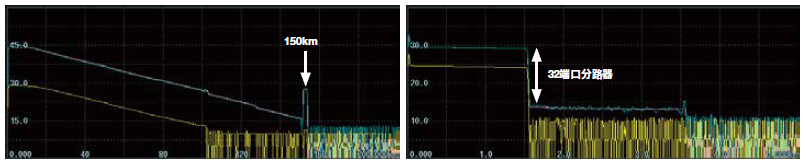

    高反射

    优先考虑显示曲线的质量。曲线以高精度方式实时显示并更新。可以测量“高速”模式无法看到的长距光纤的远端或多路分路器以外的点。

    黄色: 实时(高速),蓝色: 实时(高反射),红色: 平均(高反射)

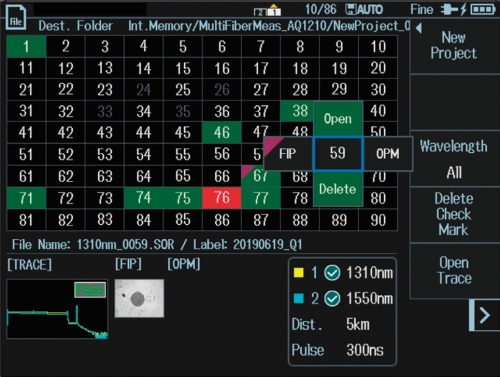

    多光纤测量

    在一个表中管理多达2000芯的测量条件,实现对多芯光缆的高效测量。

    对于每个芯号,可以保存OTDR测量、损耗测量和纤芯端面图像。在文件列表中选择纤芯号码后,已测量的纤芯以彩色高亮显示,并且可以在预览窗口中显示保存的数据。这可以防止纤芯测量中的意外漏测,缩短在现场的工作时间。



    测量条件设置窗口

    可以在OTDR初始屏幕中切换测量条件,用于进行多条件测量。



    损耗测量

    使用光源和光功率计测量光损耗。*1

    高功率测量

    高光功率计可以测量放大后的光信号如CATV等视频服务和长距传输线路。



    自动损耗测量功能*2

    AQ1210可以将光源的波长信息传输到放置于其他位置的另一台AQ1210, 为光功率计设置相同的波长,并且它们能够自动切换波长。这样,损耗测量就始终可以在正确波长下进行。



    多芯损耗测量*2

    多芯损耗测量功能通过被测光缆中的通信光纤将两台AQ1210结合为主设备和从设备。它们共享测试项目信息,包括要测试的光纤数量和测量条件,以确保可以对被测光缆的每根光纤进行正确的测量。

    *1: 需要/SPM或/HPM选件。

    *2: 可以使用带/SPM或/HPM选件的AQ1210、AQ1200和AQ1100。

    直接保存数据

    只需按“直接保存”图标,就可以根据用户先前的选择以SOR、PDF或全部两种格式来保存测量数据。



    PDF报告

    内置处理软件,用于生成PDF格式的OTDR报表。

    报表模板的结构灵活,可满足用户对报表的要求。在检查布局预览的同时设置报告格式,并统一创建多个报告。



    连接功能

    通过USB线或有线/无线LAN适配器将本仪器连接到外部设备(PC、移动设备),就可以使用Web浏览器或应用软件轻松执行文件传输和远程控制。

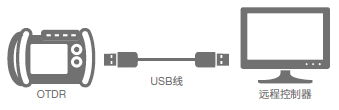

    USB线

    使用USB线(Type-C)直接连接到PC。

    使用AQ7933仿真软件的远程控制器功能即可实现轻松连接。这样在PC上进行其他工作的同时就可以控制OTDR。

    有线LAN

    通过有线LAN适配器*1连接到外部设备或网络。

    例如,工程师可将OTDR添加到公司的本地网络中。这样就可以定期对远处执行连续测量的OTDR测量状态进行检查。如果工程师的办公环境允许外部网络接入公司内网,则无论身在何处,都可以检查OTDR测量状态。

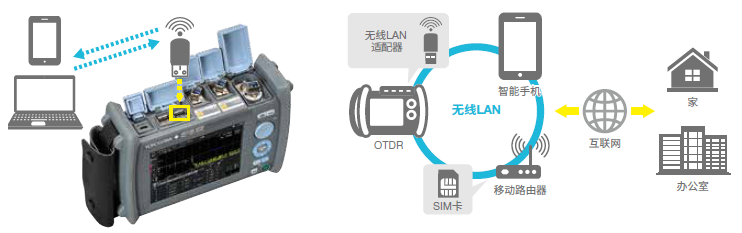

    无线LAN

    通过无线LAN适配器*2连接到外部设备,具有良好的便携性。

    无需连接电缆就可以通过外部设备控制AQ1210并获取内部数据。

    通过公共网络使用无线网卡*2和移动路由器*3进行远程控制。

    工程师携带OTDR和移动路由器*3进入工作现场,在办公室或家中工作的操作人员则可以检查工程师的工作情况。

    *1 商用有线LAN适配器(认证型号: UE300 (TP-Link))

    *2 商用无线LAN适配器(认证型号: CF-WU810N (COMFAST))

        无线LAN只支持2.4GHz。

    *3 使用了移动路由器端口的转发功能。R1.03或更高版本固件

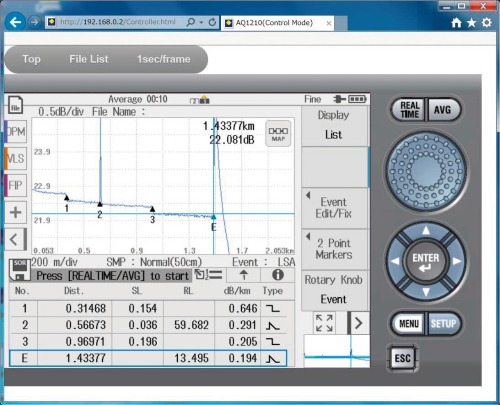

    网页浏览器

    AQ1210系列具有Web服务器功能,因此可以使用外部设备上的网络浏览器进行文件传输和远程控制,而无需担心外部设备所使用的操作系统。

    只需要输入OTDR的IP地址,该OTDR的屏幕画面就会被复制到外部设备的浏览器页面上。可以执行与OTDR主机相同的操作,并下载OTDR中保存的测量数据。

    AQ7933仿真软件

    一款对OTDR的测量曲线数据进行显示和分析的软件。它还可以在PC上创建和输出分析结果报告。此软件带有远程控制和文件传输应用程序,是一款可协助工作的强大工具。

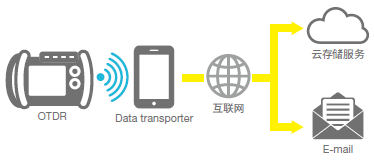

    数据传送器(Data transporter)

    Data transporter是适用于移动设备(iOS和Android)的应用软件,可以在OTDR和移动设备之间进行数据传输。

    使用此软件,可以将AQ1210的数据文件保存到云存储中,或者通过无线LAN连接到AQ1210的移动设备将其添加到邮件中。此外还可以对加载的曲线数据进行简单分析。

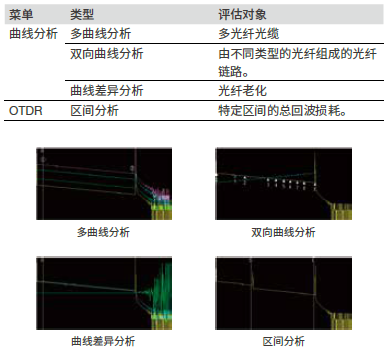

    高级曲线分析



    光纤检测探头

    光纤端面图像显示

    (标准功能)

    使用了视频光纤检测探头*,使光纤连接器端面实现可视化,便于检查划痕和污渍。

    * 推荐探头: DI-1000-B2/DI-2000-B2 (Lightel)、FVO-730B-P(亿天龙)

    光纤端面检测功能(选件)

    此功能可自动检查划痕和污渍,并根据IEC61300-3-35或兼容的其他标准执行“通过/失败”判断。可以保存端面图像,并将判断结果输出到PDF报告中。

    *需要/FST选件和推荐的光纤示波器。

    *此功能不能用于多任务。

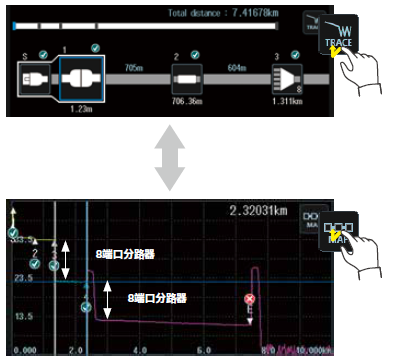

    轻松切换曲线视图

    只需点击图标,即可在图形和曲线间切换。

    支持显示光分路器分支数量,使其更易理解。多个脉宽测量所得的曲线同时显示,并可以进行“通过/失败”。

    黄色: 10ns脉宽的曲线

    蓝色: 50ns脉宽的曲线

    红色: 2μs脉宽的曲线



    多任务处理

    在进行OTDR测量的同时,还可以同时使用其他功能,例如光功率计、可见光源和光纤端面检测探头。

    这种特有的多任务功能缩短了测量期间的“空闲时间”,有助于提高工作效率。

    例如在检查一根光纤的端面或测量其光功率时,还可以使用OTDR功能对另一根光纤进行测量。但是不能同时使用OTDR、稳定光源和功率检测仪功能,因为它们使用同一个端口。

    OTDR、光功率计和可见光源的多任务示例

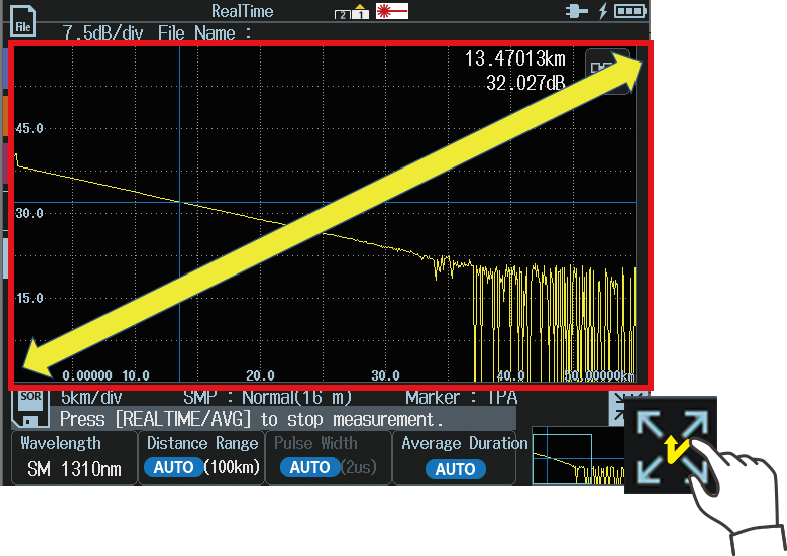

    放大曲线窗口

    只需点击专用图标即可放大曲线显示窗口,便于查看和操作。曲线区域放大后的大小约为标准大小的两倍。

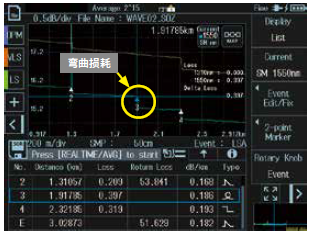

    宏弯探测器

    通过OTDR测量,使用多波长曲线比较和基于用户自定义阈值的事件分析功能,可以自动识别并定位被测光纤上的宏弯事件。



  • AQ1210系列 光时域反射仪产品简介
