PEM CWT Mini_MiniHF 交流小型电流探头


所属分类:

PEM

罗氏线圈

品牌:

  • 概述
  • 详情
  • 选型
  • 资料下载
    • 品牌: PEM
    • 商品名称: PEM CWT Mini_MiniHF 交流小型电流探头

    CWTmini和CWTMiniHF 两种产品继承了CWT标准交流探头的优点外具有非常微小的环形夹具感应线圈,使其可以在电路板上狭小的空间上监测电流。

    两种产品的特点还各自的特点。



    CWTMini HF优势:

    1、 一种新型带屏蔽功能的罗氏线圈:对快速局部dv/dt瞬变和周围用电环境中50/60Hz大电压有很好的抗干扰作用。

    2、 高频带宽(-3dB)扩展至30MHZ。

    3、 峰值电流变化 率  di/dt的能力扩展至100kA/μs

    4、 宽温度操作范围-40-125度

    5、 5KV峰值绝缘@直径4.5mm 线圈





    CWTMini 优势:

    1、低频带宽(-3dB)扩展至1HZ。

    2、高频带宽(-3dB)扩展至20MHZ。

    3、峰值电流变化 率  di/dt的能力扩展至40kA/μs

    4、2KV峰值绝缘@直径3.5mm 线圈;5KV峰值绝缘@直径4.5mm 线圈

  • 产品特点:

    1、 使用简单,易于插入使用空间狭小的电路中。

    2、 近乎为零的插入阻抗

    3、 测量范围:300mA-300,000A

    4、 典型带宽:0.1Hz-30MHz

    5、 瞬时电压的输出为峰峰值±6V,可以直接与示波器、数据采集设备、数字电压表以及电力记录设备相连接,也可以作为触发输出;





    推荐应用:

    1、半导体开关波形(器件损耗)测量

    2、测量高频正弦、脉冲或瞬态电流从工频到射频的应用

    3、 电源转化装置的开发和诊断

    例如  :MOSFET/IGBT功率器件电流的测量

    小的电感,电容和缓冲电路中电流测量

    4、 大的直流电流上叠加的小的交流电流(如:电容器的纹波测量)

    5、 测量电机驱动器中的电流,特别是vsd、ups或smps电路中的电能质量测量

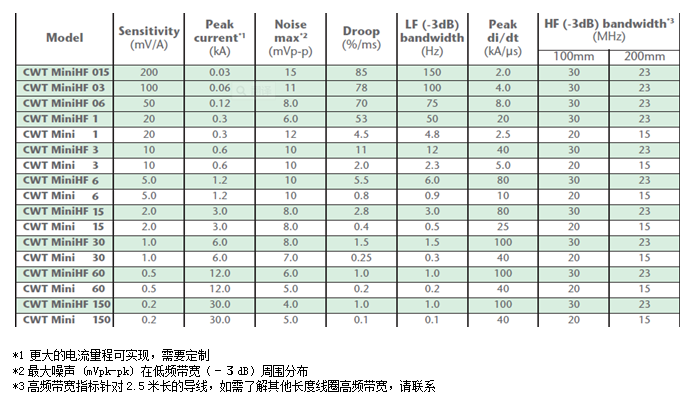

    性能参数





    输出:±6V对应于探头的峰值量程 输出阻抗>100KΩ(示波器DC耦合1MΩ)

              ±3V对应于探头的峰值量程,此时灵敏度减半,负载阻抗50Ω

    典型精度:在感应线圈正中央时为0.2%,考虑到位置影响一般2%

    典型线性误差:±0.05%

    DC偏置:±3mV@25

    操作温度:

    线圈和电缆:-40-125 CWTMini HF

    线圈和电缆:-20-100 CWTMini

    积分盒 : 0-40

    电流变化率di/dt:(不能超过以下值)







    线圈和导线及积分盒



    ①感应套环圆周长 100 or 200mm(可以根据要求定制)

    ②感应套环交叉部:3.5mm(2KV 绝缘)

    4.5mm(5KV绝缘)

    ③导线长 标准线长1m或2.5m 和4m(可以根据要求定制)

    ④电源供应

    1)B 电池4AA(1.5V标准碱性电池)

    2)R 充电电池 4AA(可充电NiMH电池)充电时间累计40小时,使用时间累计30小时

    3)-plus- 12~24V(±10%)直流输入2.1/2.5mm 插座

    ⑤机盒尺寸规格 H=183mm ,W=93mm, D=32mm

    ⑥输出接口 BNC(输出阻抗50Ω~软管0.5m BNC-BNC同轴线)







  •

    定 货

    定货型号 : 型号/电源 / 线长 / 感应套环圆周/ 绝缘

    如:        CWTMiniHF015/ B / 1 / 100/5
