电能质量分析仪 CW500

所属分类：

电能质量分析仪

横河YOKOGAWA

品牌：

横河YOKOGAWA

概述
详情
选型
资料下载

- 品牌: 横河YOKOGAWA
- 商品名称: 电能质量分析仪 CW500

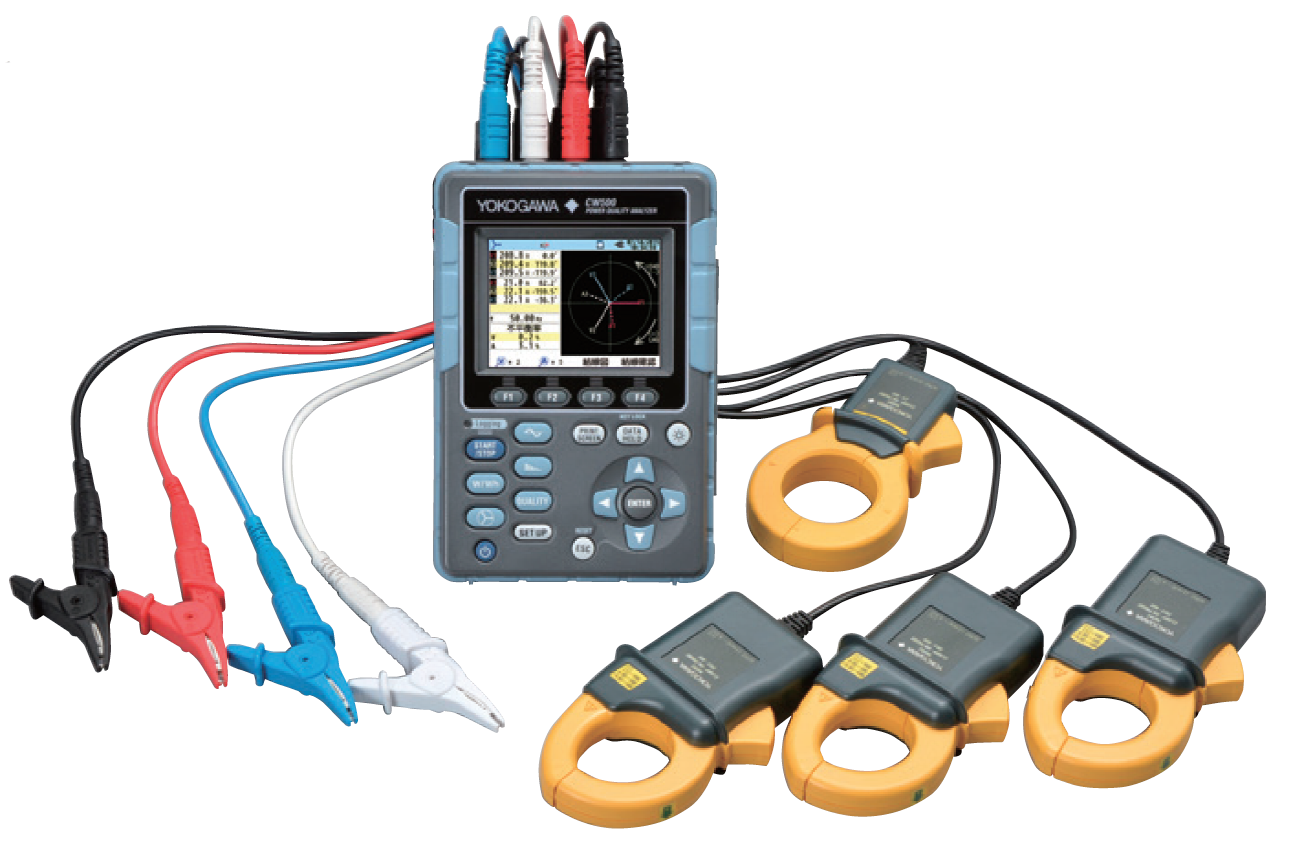

YOKOGAWA CW500电能质量分析仪是一款使用电流钳的便携式现场功率测量仪器，适用于供电线路的功耗测量及电能质量分析。可捕捉短时间的功率故障，符合IEC 61000-4-30 Class S标准。
- 功率测量和记录
- 电能质量测量
- 用户支持
- 数据分析和创建报告
功率测量和记录
- 可同时测量3通道电压输入、4通道电流钳输入及2通道直流电压输入。
- 可显示电压、电流、功率、功率因数、相位角、相位超前电容以及直流电压输入等项目的瞬时值、平均值、最大/最小值。显示方式可选择数值列表或趋势图。
- 分别显示消耗和发生的有功功率、无功功率、视在功率的积分电量。
- 通过比较用电量和目标需求量，在仪器本体画面上可监测实际电力需求量。
用户支持

入门指南功能:
- 入门指南功能可确保测试前所进行的接线和仪器设置是安全可靠的。
- 可自动识别电流钳的类型。
矢量显示:
- 可显示电压和电流的相位差、电压与电流输入通道之间的数值。
- 确认接线是否合适。
电能质量测量

测量供电线路上的临时故障
- 电压骤升、电压骤降、电压中断、瞬时过电压、突入电流等供电线路上的临时故障现象会造成设备故障或损坏设备，CW500能以24μs的高速采样率将这类现象作为事件捕捉，并计算有效值。
- 事件数据包括故障类型、故障发生时间或故障结束时间、测量值以及所有通道的电压/电流波形，周期约为200ms。
- 测量方法遵循IEC 61000-4-30 Class S标准。
测量供电线路上的连续故障

谐波
- 测量并显示每相电压、电流、功率的谐波成分和总谐波，谐波次数最高可达50次。显示方式可选图表或列表。
波形
- 每通道的电压/电流波形最多可显示10或12个。
不平衡率
- 显示3相接线的电压不平衡率和电流不平衡率。
CW500Viewer(附带PC软件)
- 单击屏幕上的文件数据可自动创建图表和报告。
- 统一管理主机设置数据。
- 借助USB通信实现实时测量。
数据类型
- 功率数据、电能质量事件数据、主机设置数据、屏幕捕获数据。
存储卡和接口
- D卡、USB通信、蓝牙通信(仅限美国、加拿大和日本)。
功率测量 + 电能质量检查

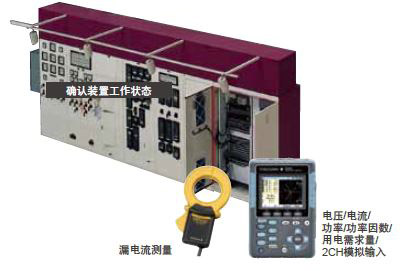

检查工厂系统控制和装置主要供电线路的电能质量
- 确认工厂系统控制和装置的供电线路质量。
- 同时测量用电量趋势和考量节电措施。
CW500不但可以连续测量谐波，捕捉供电线路故障，用波形记录故障发生时间，还可以测量功率和中性相的漏电流。

此外，还可以确认信号连接到DCV输入通道后装置的工作情况。

供电线路检查

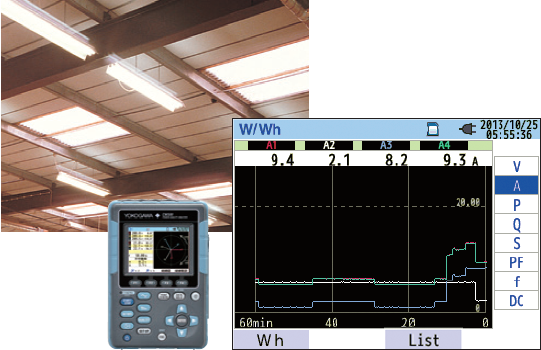

为确认节电效应而引进LED照明

通过测量对比使用LED照明前后的用电情况，确认引进LED照明的节电效果。

检查生产线驱动泵的功耗

在液体生产线上，很多驱动泵会应用到变频器。

需要确认使用驱动泵前后的功耗。

通过PC软件，可以通过多种设置测量多个驱动泵，可以让测量变得既轻松又高效。此外，检查供电线路质量，确保用上新变频器后的工作安全。

提供谐波测量改善印刷厂的供电线路(印刷厂)

目的: 调查印刷机发生周期性故障的原因

原因是线路上的谐波失真吗?

测量: CW500的优势
- 体积小，便于携带。
- 可测量高达50次谐波。
- 支持长期记录。
结果: 确认第5次和第7次中含有的较高谐波成分。

发现谐波产生于内部装置。

特别是第5次谐波，功率因数的提高会导致电容器反应器的损坏。

通过提高功率因数来改善电源效率

通过设置目标功率因数值，CW500可以计算相应电容器的值。

通过设置适当的先进电容器以及提高功率因数，用户将受益于因较小负载电流带来的节电效果，并提高整个电力系统的能力。
电能质量分析仪 CW500产品简介
